Коаксиальный кабель 7D-FB для DJI Mavic, Autel
Коаксиальный кабель 7D-FB — это 50-омный антенный кабель класса Low Loss, который применяется в системах управления БПЛА, ретрансляторах, антеннах-усилителях сигнала и других RF-комплексах, где критически важна стабильность канала связи.
В реальных условиях работы (полевые позиции, мобильные группы, временные точки развертывания) именно кабель определяет, будет ли стабильный сигнал на дальности или произойдет деградация линка из-за потерь или помех.
Что такое коаксиальный кабель и для чего он нужен
Коаксиальный кабель — это специальный тип электрического кабеля для передачи радиочастотного сигнала. Он состоит из центрального проводника, диэлектрика, экрана и внешней защитной оболочки. В отличие от обычного провода, коаксиальный кабель имеет контролируемое волновое сопротивление и помогает защищать сигнал от внешних электромагнитных помех.
Коаксиальный кабель для чего используется в полевых системах? Основная задача — соединить элементы антенного тракта и передать сигнал между ними с контролируемым уровнем потерь. В схеме с пультом, ретранслятором и антенной кабель отвечает за физическое соединение между этими узлами и влияет на общую стабильность работы системы.
.jpg)

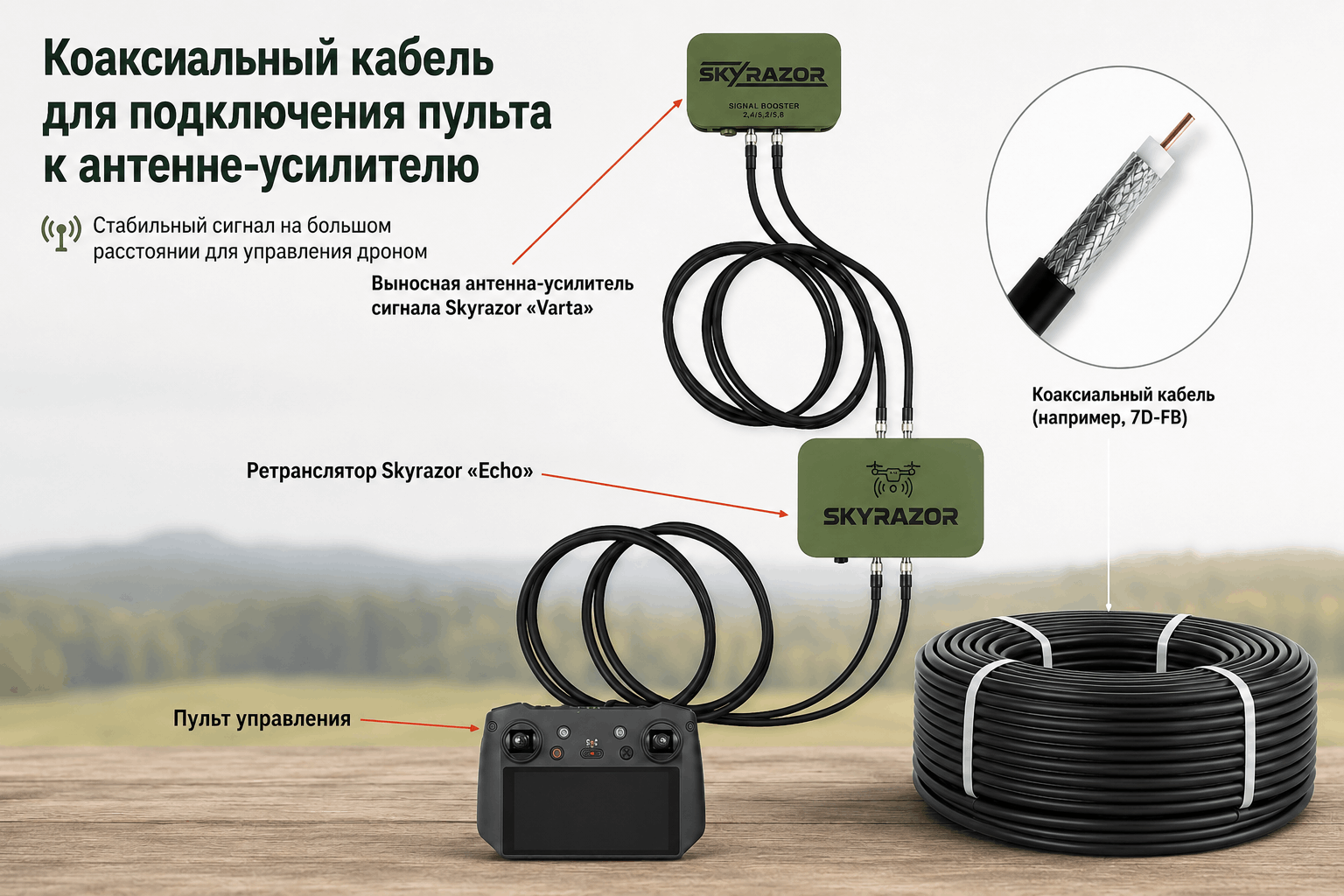

Схемы подключения 7D-FB: напрямую к антенне или через ретранслятор
В полевых условиях кабель 7D-FB используется как часть антенного тракта для соединения пульта управления с выносной антенной или с ретранслятором. От качества кабеля, длины трассы, типа разъемов и правильности монтажа зависит стабильность передачи радиочастотного сигнала между элементами системы.
На практике чаще всего используют два варианта подключения.
Первый вариант: пульт управления → кабель → антенна. В такой схеме коаксиальный кабель напрямую соединяет пульт управления дроном с выносной антенной-усилителем сигнала. Это более простая схема подключения, где важно правильно подобрать длину кабеля, совместимые разъемы и учитывать затухание сигнала на рабочей частоте.
Второй вариант: пульт управления → кабель → ретранслятор → кабель → антенна. В этой схеме ретранслятор работает как промежуточный узел между пультом и выносной антенной (по типу Skyrazor Varta). Кабель используется на двух участках: от пульта до ретранслятора и от ретранслятора до антенны. Для такого подключения необходимо рассчитывать суммарную длину всей кабельной трассы и учитывать потери сигнала на каждом участке.
В обеих схемах 7D-FB выполняет одну ключевую задачу — передает радиочастотный сигнал между элементами системы с контролируемым уровнем затухания. Поэтому кабельную трассу не стоит делать длиннее, чем необходимо. Также важно использовать качественные разъемы, избегать лишних переходников, не допускать резких перегибов и соблюдать правила монтажа.
Для военных и полевых задач это особенно важно, так как кабель часто работает в условиях быстрого развертывания, механических нагрузок, перепадов температур и внешних электромагнитных помех. Правильно подобранный и смонтированный 7D-FB помогает сохранить стабильность антенного тракта и уменьшить лишние потери в кабельной линии.
Военное и полевое применение (критически важно)
В полевых RF-системах кабель 7D-FB применяется как соединительная линия между ключевыми элементами антенного тракта, где важна стабильность связи и контролируемые потери сигнала.
Типовые сценарии использования:
- выносные антенны, установленные на мачтах, крышах или мобильных конструкциях
- мобильные пункты управления БПЛА и наземные станции связи
- ретрансляторы для расширения радиогоризонта и стабилизации канала управления
В реальных условиях эксплуатации — с высоким уровнем электромагнитных помех (плотная городская застройка, промышленные объекты, работа нескольких передатчиков в одном спектре, а также воздействие систем радиоэлектронной борьбы) — критическими параметрами становятся:
- Эффективность экранирования (≥80–85 дБ) — снижает влияние внешних наводок и паразитных сигналов
- Низкое затухание сигнала — сохраняет уровень мощности по всей длине кабельной трассы
В условиях повышенного уровня помех или активного подавления радиосигнала даже небольшое дополнительное затухание в кабельной линии снижает общий запас сигнал/шум системы. Это приводит к сокращению дальности стабильного управления, деградации видеолинка, потере пакетов данных в цифровых каналах и, в критических случаях, к полной потере связи.
Именно поэтому 7D-FB применяется как “контролируемый” антенный кабель с прогнозируемыми параметрами затухания и стабильной работой в условиях загруженного или нестабильного радиоэфира.
Основные параметры кабеля 7D-FB
Перед тем как выбрать 7D-FB, важно оценить не только длину, но и технические параметры кабеля. Именно характеристики коаксиального кабеля определяют, для каких частот, условий монтажа и трасс он подходит.
| Параметр | Значение |
|---|---|
| Тип кабеля | 7D-FB |
| Волновое сопротивление | 50 ±2 Ом |
| Тип центрального проводника | Одножильный, монолит |
| Диаметр центрального проводника | 2,60 мм |
| Материал центрального проводника | Медно-плакированный алюминий CCA |
| Материал диэлектрика | Физически вспененный полиэтилен FPE, диаметр около 7,50 мм |
| Конструкция экрана | Двойной экран: алюминиевая фольга + оплетка из луженой меди |
| Плотность оплетки | 85–90% |
| Эффективность экранирования | ≥80–85 дБ |
| Материал внешней оболочки | Поливинилхлорид PVC или светостабилизированный полиэтилен PE |
| Наружный диаметр кабеля | 9,8–10,2 мм |
| Коэффициент укорочения волны | 1,23 |
| Скорость распространения сигнала | примерно 81–83% |
| Погонная емкость | 80 ±2 пФ/м |
| Минимальный радиус изгиба | однократный 50 мм / повторный 100 мм |
| Рабочий температурный диапазон | от -40°C до +80°C |
Потери сигнала в кабеле 7D-FB
Любой антенный кабель имеет затухание. Чем длиннее кабельная трасса и чем выше рабочая частота, тем больше суммарные потери сигнала. Поэтому при выборе 7D-FB важно учитывать не только внешний диаметр или тип оболочки, но и таблицу затухания.
Для низких частот потери меньше, а на частотах 900 МГц, 1800 МГц, 2400 МГц и выше они увеличиваются заметнее. Это необходимо учитывать при подключении пульта управления, ретранслятора и выносной антенны в одну систему.
| Частота | Затухание на 100 м | Затухание на 10 м | Затухание на 20 м | Затухание на 30 м |
|---|---|---|---|---|
| 150 МГц | 5,3 dB | 0,53 dB | 1,06 dB | 1,59 dB |
| 450 МГц | 9,3 dB | 0,93 dB | 1,86 dB | 2,79 dB |
| 900 МГц | 13,6 dB | 1,36 dB | 2,72 dB | 4,08 dB |
| 1500 МГц | 17,5 dB | 1,75 dB | 3,50 dB | 5,25 dB |
| 1800 МГц | 20,1 dB | 2,01 dB | 4,02 dB | 6,03 dB |
| 2100 МГц | 22,0 dB | 2,20 dB | 4,40 dB | 6,60 dB |
| 2400 МГц | 23,8 dB | 2,38 dB | 4,76 dB | 7,14 dB |
| 2600 МГц | 24,5 dB | 2,45 dB | 4,90 dB | 7,35 dB |
| 3000 МГц | 26,5 dB | 2,65 dB | 5,30 dB | 7,95 dB |
Как выбрать длину кабеля 7D-FB
При выборе длины 7D-FB необходимо найти баланс между удобством монтажа и допустимым уровнем потерь в системе. Слишком короткий кабель может усложнить монтаж, а слишком длинный — увеличить затухание сигнала.
- До 10 м — хороший вариант для короткого подключения между пультом управления, ретранслятором или антенной в зависимости от схемы монтажа.
- 10–20 м — практичное решение для средних антенных трасс, когда антенну нужно вынести на мачту, крышу или отдельную монтажную точку.
- 20 м и более — целесообразно использовать после расчета потерь, особенно если система работает на частотах 900 МГц, 1800 МГц, 2400 МГц или выше.
Оптимальная длина зависит от рабочей частоты, конфигурации системы, количества соединений и качества разъемов. Если требуется проложить длинную трассу, необходимо оценивать суммарные потери не только в кабеле, но и в переходниках, коннекторах и точках соединения.
Плюсы и минусы кабеля 7D-FB
Преимущества кабеля 7D-FB:
- Волновое сопротивление 50 Ом — совместимость с большинством антенных систем, ретрансляторов и RF-оборудования с соответствующим сопротивлением.
- Двойное экранирование — алюминиевая фольга и оплетка из луженой меди помогают уменьшить влияние внешних электромагнитных помех.
- Физически вспененный диэлектрик FPE — помогает уменьшить диэлектрические потери на высоких частотах.
- Наружный диаметр 9,8–10,2 мм — компромисс между механической прочностью, гибкостью и уровнем затухания.
- Рабочий температурный диапазон от -40°C до +80°C — возможность использования в широком диапазоне климатических условий.
- Практичность для средних трасс — кабель подходит для построения кабельной линии между пультом управления, ретранслятором и выносной антенной.
Недостатки кабеля 7D-FB:
- Увеличение потерь с ростом длины — на высоких частотах длинные трассы требуют обязательного расчета по таблице затухания.
- Относительно большой диаметр — менее удобен для очень компактного монтажа, чем тонкие кабели меньшего класса.
- Требовательность к монтажу разъемов — некачественный коннектор ухудшает характеристики всей линии.
- Не допускается сильный перегиб — необходимо соблюдать минимальный радиус изгиба 50 мм для одноразового и 100 мм для повторного изгиба.
Монтаж 7D-FB в полевых условиях
Правильный монтаж 7D-FB не менее важен, чем выбор самого кабеля. Даже качественный коаксиальный кабель 50 Ом может потерять часть своих преимуществ при неправильной прокладке или установке разъемов.
- Не превышать допустимый радиус изгиба. Для 7D-FB рекомендуется 50 мм для одноразового изгиба и 100 мм для повторного изгиба.
- Избегать заломов и резких перегибов. Повреждение диэлектрика или экрана изменяет волновое сопротивление и ухудшает качество сигнала.
- Использовать соответствующие разъемы. Обычно применяются N-Type, UHF / PL-259 и другие RF-коннекторы.
- Контролировать качество обжима или пайки. Плохой контакт или перекос коннектора увеличивает потери.
- Защищать внешние соединения. При уличной эксплуатации необходимо защищать места соединений от влаги, пыли и механических нагрузок.
- Минимизировать количество переходников. Каждый дополнительный адаптер увеличивает потери и снижает стабильность линии.
Для наружного применения рекомендуется версия с PE-оболочкой, так как она лучше подходит для эксплуатации на улице. PVC-оболочка больше подходит для помещений или защищённых монтажных зон.
Вывод
Коаксиальный кабель 7D-FB — это кабель для построения антенных линий между пультом управления, ретранслятором и выносной антенной-усилителем сигнала. В схеме пульт → кабель → ретранслятор → кабель → антенна он обеспечивает передачу радиочастотного сигнала с контролируемым затуханием.
Для стабильной работы системы необходимо правильно подбирать длину кабеля, учитывать потери на рабочих частотах, использовать качественные разъемы и соблюдать правила монтажа. В полевых условиях 7D-FB является практичным решением для средних трасс, где важны экранирование, механическая прочность и предсказуемые потери.
