Почему качество коаксиального кабеля KSR-400-UF обеспечивает эффективность по всей системе связи.

KSR-400-UF: почему один кабель решает судьбу всей системы связи

В мире систем управления дронами существует одна деталь, на которую часто не обращают должного внимания, — кабель. Кажется, что главное — это мощная выносная антенна-усилитель сигнала, надежный ретранслятор, современный пульт управления. Но на самом деле именно качество соединительного элемента между всеми этими устройствами определяет, насколько стабильно будет работать вся система на большой дистанции. Потери в плохом кабеле не компенсирует ни один усилитель сигнала — сигнал просто не дойдет до антенны в нужном качестве.

И здесь на первый план выходит KSR-400-UF — супергибкий коаксиальный кабель 50 Ом, который задает новые стандарты надежности и производительности для полевых систем связи.

Что такое коаксиальный кабель и почему он так важен

Прежде чем говорить о конкретной модели, стоит разобраться с базовым вопросом: коаксиальный кабель — что это вообще такое и для чего он нужен?

Коаксиальный кабель — это проводник особой конструкции, в котором центральная жила окружена диэлектриком, поверх которого расположен экранирующий слой (обычно плетеная металлическая сетка или фольга), а все это покрыто внешней защитной оболочкой. Такая «коаксиальная» (то есть соосная) структура позволяет передавать высокочастотные сигналы с минимальными потерями и практически без внешних электромагнитных помех.

KSR-400-UF — кабель, который меняет правила игры

KSR-400-UF — это супергибкий коаксиальный кабель с волновым сопротивлением 50 Ом, разработанный как прямой аналог LMR-400 с улучшенной гибкостью. Он создан для полевых условий: выдерживает многократное сматывание и разматывание, не боится мороза и UV-излучения.

Почему кабель для антенны-усилителя сигнала критически влияет на результат

Представьте ситуацию: вы установили выносную антенну-усилитель сигнала, подключили ретранслятор, настроили пульт управления. Но дрон теряет связь раньше, чем ожидалось. В чем причина?

Чаще всего — в кабеле. Вот почему:

1. Затухание сокращает дальность связи

Каждый метр кабеля вносит определенные потери сигнала. Если антенный кабель низкого качества, он «съедает» часть полезного сигнала еще до того, как тот достигнет антенны. Усилитель сигнала не способен компенсировать то, что было потеряно в плохом кабеле — он просто усиливает уже ослабленный сигнал вместе с шумом.

KSR-400-UF обеспечивает одно из самых низких затуханий среди гибких коаксиальных кабелей своего класса: всего 6.6 дБ на 100 метров на частоте 2.4 ГГц и 10.9 дБ на частоте 5.8 ГГц. По сравнению с обычными дешевыми кабелями, где этот показатель значительно выше, разница в дальности связи будет ощутимой.

2. Качество экранирования защищает сигнал управления

Плохой антенный кабель — это не только дополнительные потери, но и уязвимость к внешним электромагнитным помехам. В полевых условиях, рядом с промышленными объектами или в условиях радиоэлектронной борьбы низкокачественный провод превращается в антенну для паразитных сигналов, что может привести к потере управления дроном.

KSR-400-UF имеет двойной экран — ламинированная фольга плюс плотная медная оплетка — что обеспечивает надежную защиту сигнала управления от сторонних воздействий.

3. Согласованность импеданса — залог стабильной работы системы

Качественный коаксиальный кабель 50 Ом имеет стабильное волновое сопротивление по всей длине. Дешевые изделия часто имеют отклонения от номинальных 50 Ом, что приводит к отражению части сигнала назад и нестабильной работе всей цепи пульт → кабель → антенна.

Где применяется коаксиальный кабель KSR-400-UF?

Наиболее распространенное применение KSR-400-UF — системы управления дронами с выносными антеннами-усилителями сигнала. Кабель соединяет пульт управления с антенной или ретранслятором, обеспечивая стабильный сигнал на большой дистанции.

В зависимости от задачи используется одна из двух схем подключения:

Вариант 1 — прямое подключение:
Пульт управления → кабель KSR-400-UF → выносная антенна-усилитель сигнала

Подходит, когда нужно просто вынести антенну подальше от пульта — на мачту, за укрытие или на более открытое место для лучшего приема.

Вариант 2 — схема с ретранслятором:
Пульт управления → кабель → ретранслятор → кабель → выносная антенна-усилитель сигнала

Используется для максимального увеличения дальности связи. Ретранслятор компенсирует потери в кабеле, а низкое затухание KSR-400-UF позволяет прокладывать длинные линии без критического снижения качества сигнала.

То есть везде, где нужно передать радиочастотный сигнал между двумя точками без искажений, — в работу вступают коаксиальные кабели.

Коаксиальный кабель это — не просто провод. Это инженерное изделие с точно выдержанными электрическими параметрами, от которых зависит согласованность всего радиотракта. Несогласованность импеданса даже на одном соединении приводит к отражению сигнала, снижению эффективности передачи и перегреву оборудования.

Как правильно выбрать коаксиальный кабель для управления дроном

✅ Затухание (дБ/100 м)

Чем меньше — тем больше дальность связи. Для дронов ориентируйтесь на частоты 2.4 ГГц и 5.8 ГГц — именно на них работает большинство современных систем управления.

✅ Волновое сопротивление

Для систем управления дронами всегда выбирайте антенный кабель 50 Ом. Не путайте с телевизионным (75 Ом) — они не являются взаимозаменяемыми.

✅ Гибкость

В полевых условиях кабель прокладывается через отверстия, изгибы и крепления. UF (Ultra Flexible) версия, такая как KSR-400-UF с радиусом изгиба 25 мм, значительно упрощает монтаж и не допускает повреждения проводника при многократном изгибании. Кабель можно сматывать и разматывать без риска повреждения — это критически важно для мобильных позиций.

✅ Качество экранирования

Выбирайте кабель с двойным экраном — комбинацией фольги и плотной медной оплетки. Это критически важно в условиях радиоэлектронной борьбы.

✅ Атмосферостойкость

Для полевого использования обязательны UV-стойкая оболочка и рабочий температурный диапазон не уже −40°C...+85°C. KSR-400-UF соответствует обоим требованиям и не теряет гибкости даже при сильном морозе.

✅ Разъемы

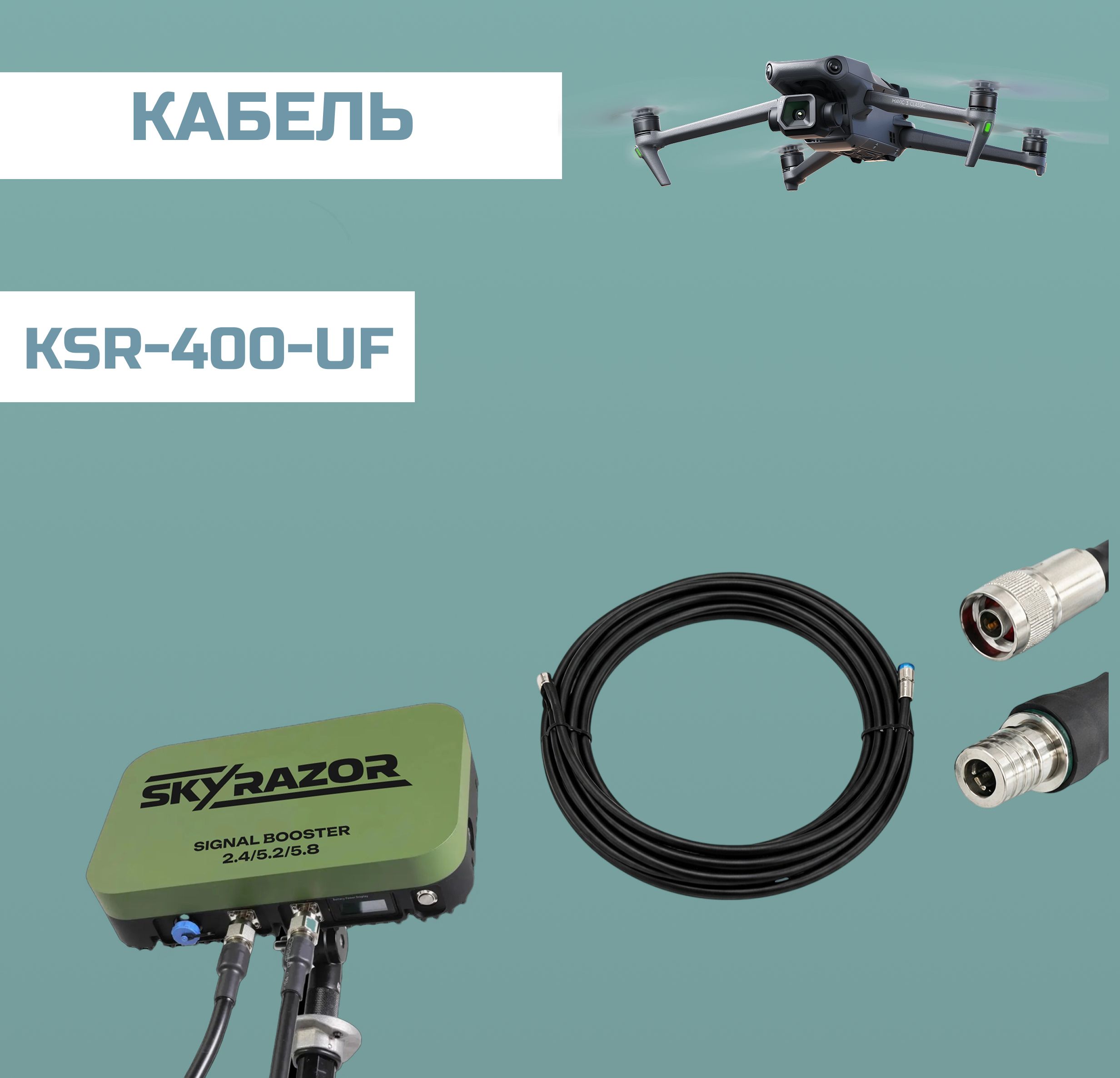

KSR-400-UF поставляется с коннекторами QMA — N-Type, которые обеспечивают плотное соединение и минимизируют потери сигнала. Именно эти разъемы используются на пультах DJI Mavic, Autel и совместимых антеннах-усилителях сигнала. Кабель идет готовым к подключению — без дополнительной обжимки разъемов.

Почему операторы БПЛА выносят антенны подальше от себя

Опытные операторы БПЛА давно взяли за правило: антенна-усилитель сигнала должна находиться как можно дальше от места, где сидит пилот. И причин для этого две — техническая и тактическая.

Техническая причина — качество сигнала

Человеческое тело, металлические конструкции укрытия, стены — все это поглощает и отражает радиосигнал. Когда антенна находится вплотную к оператору или внутри помещения, она «видит» препятствия вместо открытого пространства. Вынос антенны на 20–30 метров от пункта управления на открытое место — на крышу, мачту или просто выше укрытия — сразу дает ощутимое увеличение дальности и стабильности связи с дроном.

Тактическая причина — безопасность оператора

Активная антенна-усилитель сигнала излучает радиоволны, которые могут быть обнаружены средствами радиоэлектронной разведки противника. Чем ближе источник излучения к оператору, тем выше вероятность его обнаружения и поражения. Вынос антенны на 20–30 метров от укрытия позволяет оператору оставаться в безопасности, пока антенна работает открыто.

Именно здесь KSR-400-UF становится незаменимым. Кабель длиной 20 метров — стандартная комплектация — как раз рассчитан на такую схему работы. Супергибкая конструкция позволяет быстро размотать и смотать кабель при смене позиции, не беспокоясь о повреждении. А низкое затухание гарантирует, что сигнал дойдет до антенны без критических потерь даже на такой дистанции.

Распространенные ошибки при выборе кабеля для дрона

❌ Покупать самый дешевый вариант Дешевые кабели часто имеют алюминиевую жилу вместо медной, редкую оплетку вместо плотной и нестабильный диэлектрик. На бумаге характеристики выглядят приемлемо — на практике дрон теряет связь вдвое раньше.
❌ Игнорировать затухание при расчете системы Всегда считайте общий бюджет потерь: кабель от пульта к ретранслятору + кабель от ретранслятора к антенне + потери в разъемах. Каждое звено имеет значение.
❌ Использовать телевизионный кабель 75 Ом вместо 50-омного Распространенная ошибка среди тех, кто впервые собирает систему. Коаксиальный кабель 50 Ом и 75-омный имеют разный импеданс — несогласованность даст отражение сигнала и резкое снижение дальности связи.
❌ Не обращать внимания на качество обжима разъема Даже лучший коаксиальный кабель не спасет ситуацию, если разъем установлен неправильно или есть окисление в месте контакта. Проверяйте разъемы перед каждым выездом.

Вывод

Когда дрон работает на пределе дальности, каждый децибел имеет значение. Мощная антенна-усилитель сигнала, качественный ретранслятор, современный пульт управления — все это может не сработать из-за одного некачественного кабеля между ними.

KSR-400-UF — это выбор тех, кто понимает: надежность системы управления дроном закладывается не только в «главных» компонентах, но и в том, что их соединяет. Двойное экранирование защищает сигнал в условиях РЭБ. Супергибкая конструкция выдерживает многократное сматывание на мобильных позициях. Широкий температурный диапазон гарантирует работу от зимнего мороза до летней жары.

Если ваша система управления должна работать стабильно — в любую погоду, на любой дистанции, в любых условиях, — начинайте с правильного кабеля. Начинайте с KSR-400-UF.
