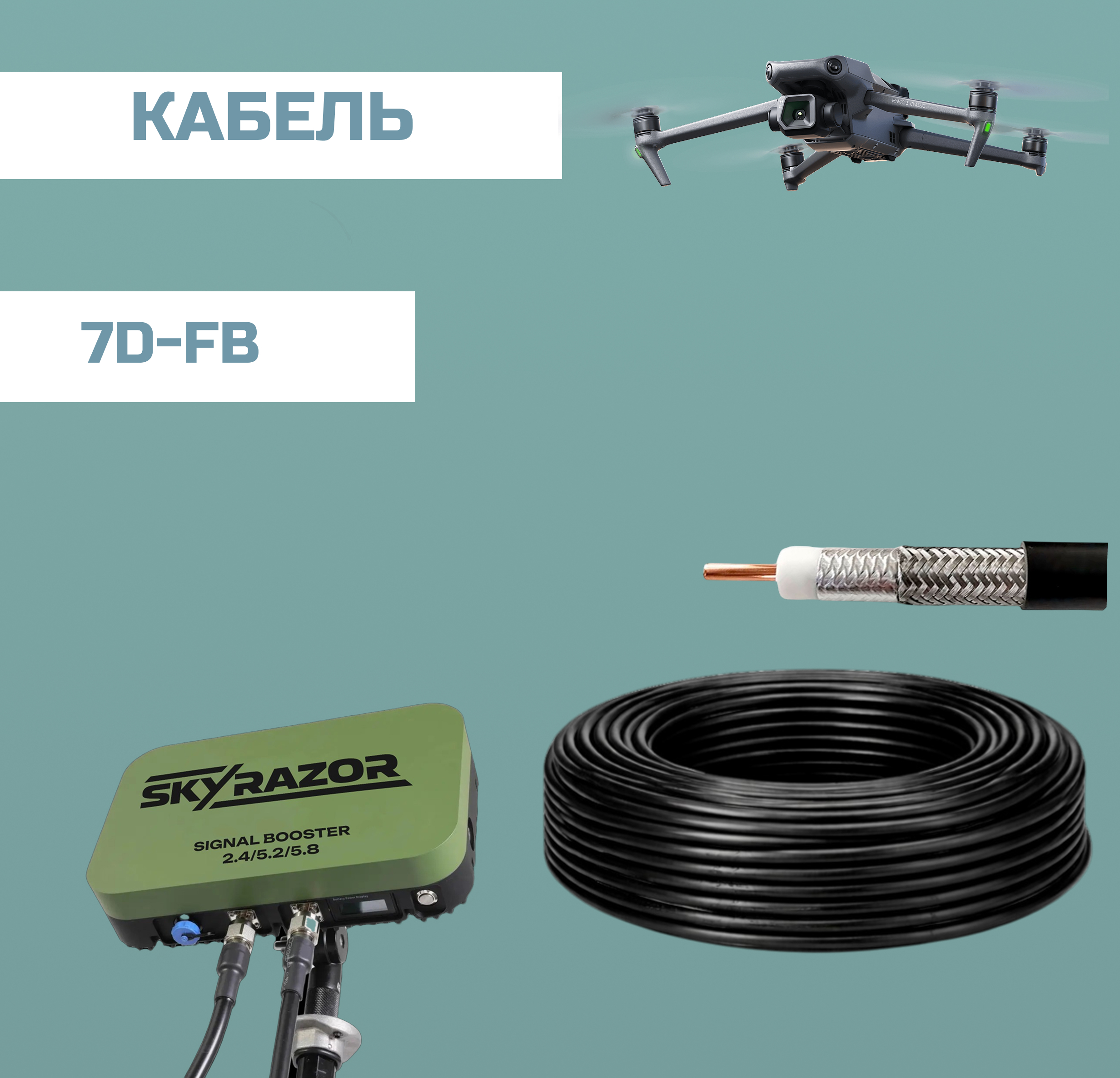

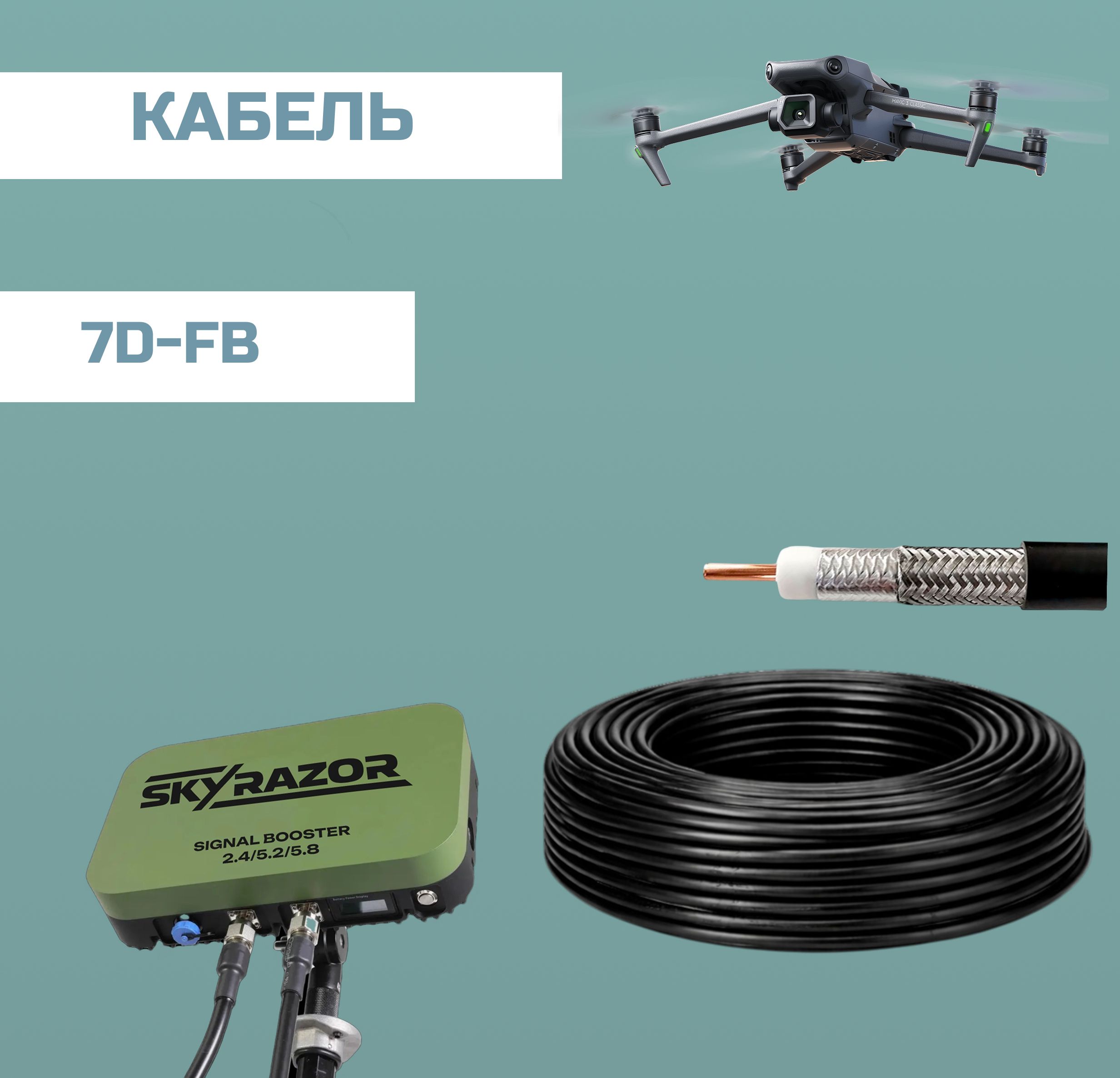

Коаксіальний кабель 7D-FB для DJI Mavic, Autel
Коаксіальний кабель 7D-FB — це 50-омним антенний кабель класу Low Loss, який застосовується в системах керування БПЛА, ретрансляторах, антенах-підсилювачах сигналу та інших RF-комплексах, де критично важлива стабільність каналу зв’язку.
У реальних умовах роботи (польові позиції, рухомі групи, тимчасові точки розгортання) саме кабель визначає, чи буде стабільний сигнал на дальності, чи відбудеться деградація лінку через втрати або перешкоди.
Що таке коаксіальний кабель і для чого він потрібен
Коаксіальний кабель — це спеціальний тип електричного кабелю для передавання радіочастотного сигналу. Він складається з центрального провідника, діелектрика, екрана та зовнішньої захисної оболонки. На відміну від звичайного дроту, коаксіальний кабель має контрольований хвильовий опір і допомагає захистити сигнал від зовнішніх електромагнітних завад.
Коаксіальний кабель для чого використовується у польових системах? Основне завдання — з’єднати елементи антенного тракту та передати сигнал між ними з контрольованим рівнем втрат. У схемі з пультом, ретранслятором і антеною кабель відповідає за фізичне з’єднання між цими вузлами та впливає на загальну стабільність роботи системи.
.jpg)

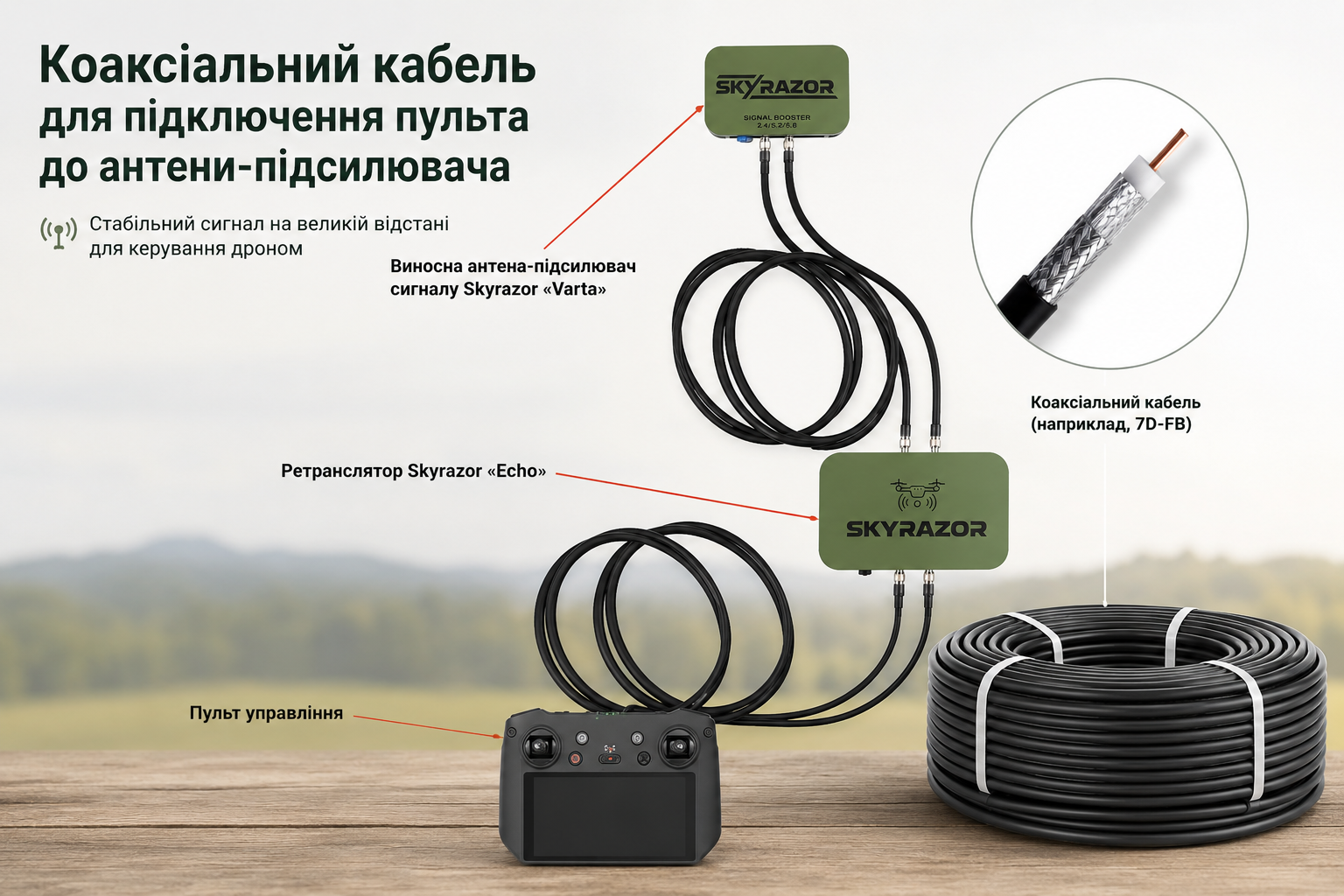

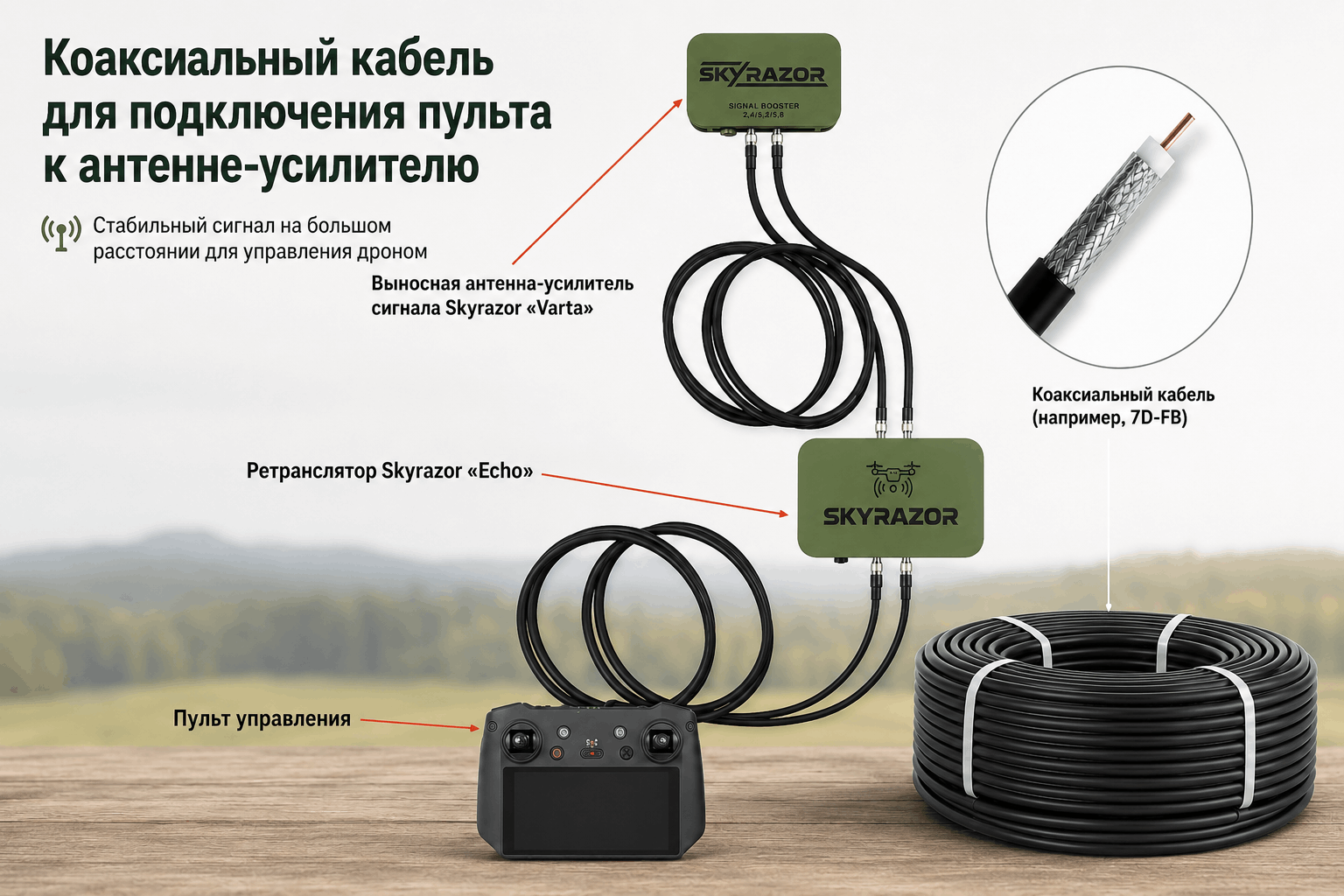

Схеми підключення 7D-FB: напряму до антени або через ретранслятор
У польових умовах кабель 7D-FB використовується як частина антенного тракту для з’єднання пульта керування з виносною антеною або з ретранслятором. Від якості кабелю, довжини траси, типу роз’ємів і правильності монтажу залежить стабільність передавання радіочастотного сигналу між елементами системи.
На практиці найчастіше використовують два варіанти підключення.
Перший варіант: пульт керування → кабель → антена. У такій схемі коаксіальний кабель напряму з’єднує пульт керування дроном з виносною антеною-підсилювачем сигналу. Це простіша схема підключення, де важливо правильно підібрати довжину кабелю, сумісні роз’єми та врахувати згасання сигналу на робочій частоті.
Другий варіант: пульт керування → кабель → ретранслятор → кабель → антена. У цій схемі ретранслятор працює як проміжний вузол між пультом і виносною антеною (по типу Skyrazor Varta). Кабель використовується на двох ділянках: від пульта до ретранслятора та від ретранслятора до антени. Для такого підключення потрібно рахувати сумарну довжину всієї кабельної траси та враховувати втрати сигналу на кожному відрізку.
В обох схемах 7D-FB виконує одну ключову задачу — передає радіочастотний сигнал між елементами системи з контрольованим рівнем згасання. Тому кабельну трасу не варто робити довшою, ніж потрібно. Також важливо використовувати якісні роз’єми, уникати зайвих перехідників, не допускати різких перегинів і дотримуватися правил монтажу.
Для військових і польових задач це особливо важливо, оскільки кабель часто працює в умовах швидкого розгортання, механічного навантаження, перепадів температур і наявності зовнішніх електромагнітних завад. Правильно підібраний і змонтований 7D-FB допомагає зберегти стабільність антенного тракту та зменшити зайві втрати в кабельній лінії.
Військове та польове застосування (критично важливо)
У польових RF-системах кабель 7D-FB застосовується як з’єднувальна лінія між ключовими елементами антенного тракту, де важлива стабільність зв’язку та контрольовані втрати сигналу.
Типові сценарії використання:
- виносні антени, встановлені на щоглах, дахах або мобільних конструкціях
- мобільні пункти управління БПЛА та наземні станції зв’язку
- ретранслятори для розширення радіогоризонту та стабілізації каналу керування
У реальних умовах експлуатації — з високим рівнем електромагнітних завад (щільна міська забудова, промислові об’єкти, робота декількох передавачів у одному спектрі, а також вплив систем радіоелектронної боротьби) — критичними параметрами стають:
- Ефективність екранування (≥80–85 дБ) — зменшує вплив зовнішніх наведень і паразитних сигналів
- Низьке загасання сигналу — зберігає рівень потужності на всій довжині кабельної траси
В умовах підвищеного рівня завад або активного придушення радіосигналу навіть незначне додаткове загасання в кабельній лінії зменшує загальний запас сигнал/шум системи. Це призводить до скорочення дальності стабільного керування, деградації відеолінку, втрат пакетів даних у цифрових каналах та, у критичних випадках, до повної втрати зв’язку.
Саме тому 7D-FB застосовується як “контрольований” антенний кабель із прогнозованими параметрами загасання та стабільною роботою в умовах навантаженого або нестабільного радіоефіру.
Основні параметри кабелю 7D-FB
Перед тим як обрати 7D-FB, важливо оцінити не тільки довжину, а й технічні параметри кабелю. Саме характеристики коаксіального кабелю визначають, для яких частот, умов монтажу та кабельних трас він підходить.
| Параметр | Значення |
|---|---|
| Тип кабелю | 7D-FB |
| Хвильовий опір | 50 ±2 Ом |
| Тип центрального провідника | Одножильний, моноліт |
| Діаметр центрального провідника | 2,60 мм |
| Матеріал центрального провідника | Мідно-плакований алюміній CCA |
| Матеріал діелектрика | Фізично спінений поліетилен FPE, діаметр близько 7,50 мм |
| Конструкція екрана | Подвійний екран: алюмінієва фольга + оплетка з лудженої міді |
| Щільність оплетки | 85–90% |
| Ефективність екранування | ≥80–85 дБ |
| Матеріал зовнішньої оболонки | Полівінілхлорид PVC або світлостабілізований поліетилен PE |
| Зовнішній діаметр кабелю | 9,8–10,2 мм |
| Коефіцієнт укорочення хвилі | 1,23 |
| Швидкість поширення сигналу | приблизно 81–83% |
| Погонна ємність | 80 ±2 пФ/м |
| Мінімальний радіус вигину | одноразовий 50 мм / повторюваний 100 мм |
| Робочий температурний діапазон | від -40°C до +80°C |
Втрати сигналу в кабелі 7D-FB
Будь-який антенний кабель має згасання. Чим довша кабельна траса і чим вища робоча частота, тим більшими будуть сумарні втрати сигналу. Саме тому під час вибору 7D-FB важливо дивитися не тільки на зовнішній діаметр або тип оболонки, а й на таблицю згасання.
Для нижчих частот втрати будуть меншими, а на частотах 900 МГц, 1800 МГц, 2400 МГц і вище вони зростають помітніше. Це потрібно враховувати при підключенні пульта керування, ретранслятора і виносної антени в одну систему.
| Частота | Згасання на 100 м | Згасання на 10 м | Згасання на 20 м | Згасання на 30 м |
|---|---|---|---|---|
| 150 МГц | 5,3 dB | 0,53 dB | 1,06 dB | 1,59 dB |
| 450 МГц | 9,3 dB | 0,93 dB | 1,86 dB | 2,79 dB |
| 900 МГц | 13,6 dB | 1,36 dB | 2,72 dB | 4,08 dB |
| 1500 МГц | 17,5 dB | 1,75 dB | 3,50 dB | 5,25 dB |
| 1800 МГц | 20,1 dB | 2,01 dB | 4,02 dB | 6,03 dB |
| 2100 МГц | 22,0 dB | 2,20 dB | 4,40 dB | 6,60 dB |
| 2400 МГц | 23,8 dB | 2,38 dB | 4,76 dB | 7,14 dB |
| 2600 МГц | 24,5 dB | 2,45 dB | 4,90 dB | 7,35 dB |
| 3000 МГц | 26,5 dB | 2,65 dB | 5,30 dB | 7,95 dB |
З таблиці видно, що для коротких підключень втрати залишаються помірними, але на довших трасах і високих частотах їх потрібно обов’язково враховувати. Наприклад, на 2400 МГц відрізок 10 м має згасання близько 2,38 дБ, а 30 м — уже близько 7,14 дБ. Тому довжину кабелю не варто обирати із занадто великим запасом.
Як вибрати довжину кабелю 7D-FB
Під час вибору довжини 7D-FB потрібно знайти баланс між зручною прокладкою кабелю та допустимим рівнем втрат у системі. Надто короткий кабель може ускладнити монтаж, а надто довгий — збільшити згасання сигналу.
- До 10 м — хороший варіант для короткого підключення між пультом керування, ретранслятором або антеною залежно від схеми монтажу.
- 10–20 м — практичне рішення для середніх антенних трас, коли антену потрібно винести на щоглу, дах або окрему монтажну точку.
- 20 м і більше — доцільно використовувати після розрахунку втрат, особливо якщо система працює на частотах 900 МГц, 1800 МГц, 2400 МГц або вище.
Оптимальна довжина залежить від робочої частоти, конфігурації системи, кількості з’єднань і якості роз’ємів. Якщо потрібно прокласти довгу трасу, варто оцінити сумарні втрати не тільки в кабелі, а й у перехідниках, конекторах і місцях з’єднання.
Плюси і мінуси кабелю 7D-FB
Як і будь-які коаксіальні кабелі, 7D-FB має свої сильні сторони та обмеження. Саме їх варто враховувати перед покупкою та монтажем у польових умовах.
Переваги кабелю 7D-FB:
- Хвильовий опір 50 Ом — сумісність із більшістю антенних систем, ретрансляторів і RF-обладнання з відповідним опором.
- Подвійне екранування — алюмінієва фольга та оплетка з лудженої міді допомагають зменшити вплив зовнішніх електромагнітних завад.
- Фізично спінений діелектрик FPE — допомагає зменшити діелектричні втрати на високих частотах.
- Зовнішній діаметр 9,8–10,2 мм — компроміс між механічною міцністю, гнучкістю та рівнем згасання.
- Робочий температурний діапазон від -40°C до +80°C — можливість використання в широкому діапазоні кліматичних умов.
- Практичність для середніх трас — кабель підходить для побудови кабельної лінії між пультом керування, ретранслятором і виносною антеною.
Недоліки кабелю 7D-FB:
- Втрати зростають із довжиною — на високих частотах довгі траси потрібно прораховувати за таблицею згасання.
- Більший діаметр, ніж у тонких кабелів — 7D-FB менш зручний для дуже компактного монтажу, ніж тонші кабелі меншого класу.
- Потребує правильного монтажу роз’ємів — неякісний конектор може погіршити характеристики всієї кабельної лінії.
- Не варто сильно перегинати — потрібно дотримуватися мінімального радіуса вигину 50 мм для одноразового та 100 мм для повторюваного згину.
Монтаж 7D-FB у польових умовах
Правильний монтаж 7D-FB не менш важливий, ніж вибір самого кабелю. Навіть якісний антенний кабель 50 Ом може втратити частину переваг, якщо його пошкодити під час прокладання або неправильно встановити роз’єми.
- Не перевищуйте допустимий радіус вигину. Для 7D-FB рекомендовано дотримуватися радіуса 50 мм для одноразового згину та 100 мм для повторюваного згинання.
- Уникайте заломів і різких перегинів. Пошкодження діелектрика або екрана може змінити хвильовий опір і погіршити якість сигналу.
- Використовуйте відповідні роз’єми. Для такого кабелю часто застосовують N-Type, UHF / PL-259 або інші RF-роз’єми відповідного типорозміру.
- Контролюйте якість обтиску або пайки. Поганий контакт, перекошений конектор або слабке з’єднання можуть створити додаткові втрати.
- Захищайте зовнішні з’єднання. Якщо кабель використовується на вулиці, місця з’єднання потрібно захистити від вологи, пилу та механічного навантаження.
- Не робіть зайвих перехідників. Кожен додатковий адаптер може додавати втрати та впливати на стабільність кабельної лінії.
Для зовнішнього монтажу краще обирати версію з PE-оболонкою, оскільки вона краще підходить для роботи на вулиці. PVC-оболонка більше підходить для приміщень, захищених ніш або внутрішнього прокладання.
Висновок
Кабель 7D-FB — це коаксіальний кабель 50 Ом для побудови кабельної лінії між пультом керування, ретранслятором і виносною антеною-підсилювачем сигналу. У схемі пульт → кабель → ретранслятор → кабель → антена він відповідає за передавання радіочастотного сигналу між основними елементами системи з контрольованим рівнем згасання.
Щоб антенний тракт працював стабільно, потрібно правильно підібрати довжину кабелю, врахувати втрати сигналу на робочій частоті, використати відповідні роз’єми та дотриматися правил монтажу. У польових умовах 7D-FB є практичним рішенням для середніх кабельних трас, де важливі екранування, механічна стійкість і контрольований рівень втрат у кабельній лінії.
