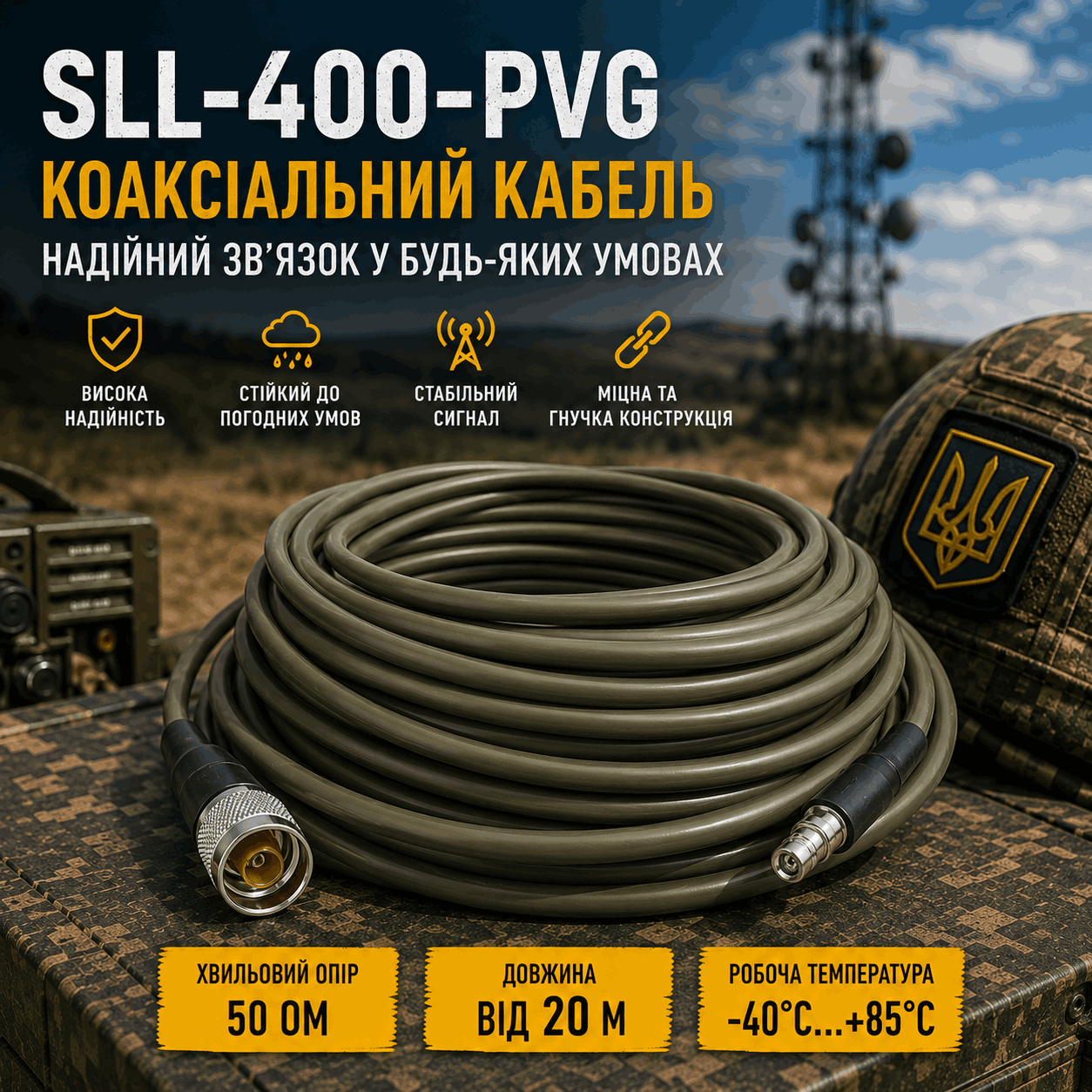

SLL-400-PVG: антенный коаксиальный кабель 50 Ом с низкими потерями
SLL-400-PVG — это коаксиальный антенный кабель 50 Ом класса Low Loss, предназначенный для передачи радиочастотного сигнала между ретрансляторами, антеннами-усилителями сигнала, пультами управления дронами и другим RF-оборудованием. Кабель сочетает стабильные электрические параметры, двойное экранирование, низкий уровень затухания и практичность монтажа.
Его используют там, где важно уменьшить потери в кабельной линии и обеспечить стабильную работу всего антенного тракта. SLL-400-PVG подходит для подключения антенн-усилителей сигнала DJI Mavic, Autel, FPV-систем, ретрансляторов, базовых станций и другого RF-оборудования с волновым сопротивлением 50 Ом.
Что такое коаксиальный кабель и почему он важен?
Прежде чем разбираться в конкретной модели, стоит ответить на базовый вопрос: что такое коаксиальный кабель и для чего он вообще нужен? Коаксиальный кабель — это многослойный проводник, в котором центральная жила окружена диэлектриком, экраном и защитной оболочкой. Все эти слои расположены по одной оси — отсюда и название «коаксиальный» от латинского co-axis — общая ось.
Для чего чаще всего используется коаксиальный кабель? Прежде всего — для передачи высокочастотных радиосигналов с минимальными потерями. Именно поэтому антенный коаксиальный кабель является важным элементом для пультов управления дронами. Без качественного антенного кабеля часть сигнала может теряться еще на кабельной линии между оборудованием и антенной.
SLL-400-PVG — что это за кабель?
SLL-400-PVG — это профессиональный коаксиальный кабель с низкими потерями, разработанный на базе хорошо известной платформы SLL-400. Буквы «PVG» в названии указывают на модификацию внешней защитной оболочки: вместо стандартного черного полиэтилена здесь применяется материал повышенной стойкости, что делает кабель пригодным для более требовательных условий монтажа и эксплуатации.
Кабель SLL-400-PVG относится к классу кабелей RG-8 / LMR-400 и может рассматриваться как практичное решение для антенных трасс средней длины. По сравнению с магистральными фидерами 1/2" он более гибкий и удобный в монтаже, но имеет более высокий уровень потерь на длинных трассах.
Структура кабеля: что внутри?
Чтобы понять, почему параметры кабеля SLL-400-PVG важны для стабильной работы антенного тракта, стоит посмотреть на его конструкцию изнутри. Характеристики коаксиального кабеля напрямую зависят от качества каждого слоя.
| № | Элемент | Материал | Диаметр |
|---|---|---|---|
| 1 | Внутренний проводник | Цельный алюминиевый проводник с медным покрытием | 2,74 ±0,025 мм |
| 2 | Диэлектрик | Вспененный полиэтилен | 7,24 ±0,13 мм |
| 3 | Первый экран | Алюминиевая фольга | ном. 7,4 мм |
| 4 | Второй экран | Оплетка из луженого омедненного алюминия, плотность ≥85% | ном. 8,13 мм |
| 5 | Внешняя защитная оболочка | Поливинилхлорид PVC / ПВХ, зеленая олива | 10,16 ±0,20 мм |
Центральный проводник изготовлен из алюминия с медным покрытием — это обеспечивает оптимальный баланс между проводимостью и весом кабеля. Вспененный полиэтилен в качестве диэлектрика существенно снижает диэлектрические потери по сравнению с монолитным аналогом. Двойной экран, фольга + оплетка, гарантирует эффективность экранирования не менее 90 дБ, что критически важно для работы в условиях электромагнитных помех.
Технические характеристики SLL-400-PVG
Полная таблица параметров кабеля для тех, кто принимает технические решения:
| Характеристика | Значение |
|---|---|
| Волновое сопротивление | 50 ±2 Ом |
| Погонная емкость | номинально 78 пФ/м |
| Относительная скорость | типично 85% |
| Коэффициент укорочения | типично 1,176 |
| Ослабление отражений 0–3000 МГц | ≥ 18,2 дБ |
| Эффективность экранирования | ≥ 90 дБ |
| Диэлектрическое сопротивление 20°C | ≥ 5000 МОм·км |
| Испытательное напряжение | 2000 В, 1 минута без пробоя |
| Максимальное рабочее напряжение | 2000 В |
| Допустимая пиковая мощность | до 500 Вт |
| Одноразовый минимальный радиус изгиба | 25,4 мм |
| Многоразовый минимальный радиус изгиба | 101,6 мм |
| Рабочий температурный диапазон | -40…+85°C |
| Температурный диапазон монтажа | -25…+70°C |
| Прочность оболочки | ≥ 13 МПа |
| Сертификация | 2006/95/EC (LVD), 2011/65/EU (RoHS) |
Коаксиальный кабель 50 Ом — это промышленный стандарт для радиотехники, усилителей и антенных систем. Волновое сопротивление 50 Ом помогает согласовать кабель с соответствующим RF-оборудованием, уменьшить отражение сигнала и эффективнее передать мощность между источником и нагрузкой.
Потери сигнала: реальные цифры
Одно из главных преимуществ SLL-400-PVG — это сниженный уровень затухания сигнала.
| Частота, МГц | Потери, дБ/100 м |
|---|---|
| 140 | 6,00 |
| 450 | 10,27 |
| 900 | 14,78 |
| 1500 | 19,40 |
| 1800 | 21,48 |
| 2000 | 22,64 |
| 2400 | 25,92 |
| 2500 | 26,80 |
| 3000 | 28,64 |
| 5800 | 41,80 |
Коаксиальный кабель для антенны-усилителя сигнала и ретранслятора
Кабель для антенны-усилителя сигнала — это не просто соединительный элемент, а важная часть радиочастотного тракта. В системах, где используются антенна-усилитель сигнала, ретранслятор и пульт управления, именно коаксиальный кабель передает сигнал между этими элементами и влияет на стабильность работы всей системы.
Например, в комплекте с антенной-усилителем сигнала Skyrazor «Varta», ретранслятором «Echo» и пультом управления коаксиальный кабель соединяет оборудование в единый антенный тракт. Если кабель имеет высокий уровень затухания, поврежденное экранирование или неправильно подобранные разъемы, это может ухудшить качество передачи сигнала между антенной, ретранслятором и пультом.
Особенно это важно на частотах 2,4 ГГц и 5,8 ГГц, где потери в кабельной линии возрастают с каждым метром трассы. SLL-400-PVG помогает уменьшить потери сигнала, сохранить стабильность антенного тракта и эффективнее использовать возможности антенны-усилителя и ретранслятора.
Преимущества и недостатки SLL-400-PVG
Преимущества SLL-400-PVG:
- Низкие потери сигнала — 14,78 дБ/100 м на частоте 900 МГц и 22,64 дБ/100 м на 2000 МГц.
- Двойной экран, алюминиевая фольга + оплетка из луженого омедненного алюминия плотностью ≥85%, обеспечивает эффективность экранирования ≥90 дБ.
- Вспененный полиэтилен как диэлектрик минимизирует потери на высоких частотах.
- Широкий рабочий температурный диапазон -40…+85°C — надежная работа в разных температурных условиях.
- Гибкость — одноразовый радиус изгиба от 25,4 мм для удобного монтажа.
- Допустимая пиковая мощность до 500 Вт.
- Диэлектрическое сопротивление ≥5000 МОм·км при 20°C.
- Проходит испытание напряжением 2000 В без пробоя.
- Сертификация 2006/95/EC (LVD) и 2011/65/EU (RoHS).
Недостатки SLL-400-PVG:
- Внешний диаметр 10,16 мм требует учета при прокладке в узких кабель-каналах.
- Внутренний проводник из алюминия с медным покрытием требует правильного подбора коннекторов и качественного монтажа.
- Поставляется барабанами по 500 м — не всегда удобно для небольших инсталляций.
Итог
SLL-400-PVG — это практичный антенный коаксиальный кабель 50 Ом для систем, где нужна стабильная передача радиочастотного сигнала, контролируемый уровень потерь, качественное экранирование и надежная внешняя оболочка. Его можно использовать для подключения антенн-усилителей сигнала, ретрансляторов, пультов управления, базовых станций и другого RF-оборудования.
В своем классе SLL-400-PVG является сбалансированным решением между тонкими коаксиальными кабелями и жесткими магистральными фидерами. Он подходит для мобильных, полевых и полустационарных антенных систем, где важны не только электрические параметры, но и удобство монтажа.
