RFF 1/2″-50 в НГМД оболочке: коаксиальный кабель для объектов с высокими требованиями безопасности

Коаксиальный кабель RFF 1/2"-50 в НГМД оболочке — профессиональный антенный кабель 50 Ом

Когда речь идет об антенных усилителях сигнала, ретрансляторах и пультах управления беспилотными системами, каждый сантиметр кабельной трассы влияет на дальность и стабильность канала управления. В каждой такой цепи работает коаксиальный кабель, и именно от него зависит, дойдет ли сигнал без потерь и искажений.

На фронтовых и тыловых объектах, где разворачиваются подобные комплексы РЭБ и антенно-фидерные системы — командных пунктах, узлах ретрансляции, мобильных станциях — вопрос выбора кабеля выходит за рамки чисто технических характеристик. Здесь добавляется требование пожарной безопасности, поэтому логично рассмотреть, чем RFF 1/2″-50 в НГМД оболочке отличается от обычного антенного кабеля и почему он подходит для подобных задач.

Что такое коаксиальный кабель и для чего он в системах антена-ретранслятор-пульт

Коаксиальный кабель — это конструкция, в которой центральный проводник расположен по оси внешнего экрана, а промежуток между ними заполнен диэлектриком. Такая геометрия позволяет передавать высокочастотный сигнал с минимальными потерями и надежной защитой от внешних помех.

Если кратко ответить на вопрос "коаксиальный кабель для чего" — на практике военные операторы БПЛА используют два основных варианта подключения. Первый, самый простой: пульт управления — кабель — антенный усилитель сигнала. Второй, для более сложных задач с увеличенной дальностью: пульт — кабель — ретранслятор — кабель — антенна. В обоих случаях коаксиальный кабель выступает связующим звеном, через которое проходит весь высокочастотный тракт, соединяя пульт с антенной напрямую или через промежуточный ретранслятор. Поэтому к кабелю предъявляются те же требования, что и к антенной усилителю и ретранслятору: стабильное волновое сопротивление, низкие потери сигнала, устойчивость к эксплуатационным нагрузкам.

RFF 1/2″-50: параметры кабеля для высокочастотного тракта

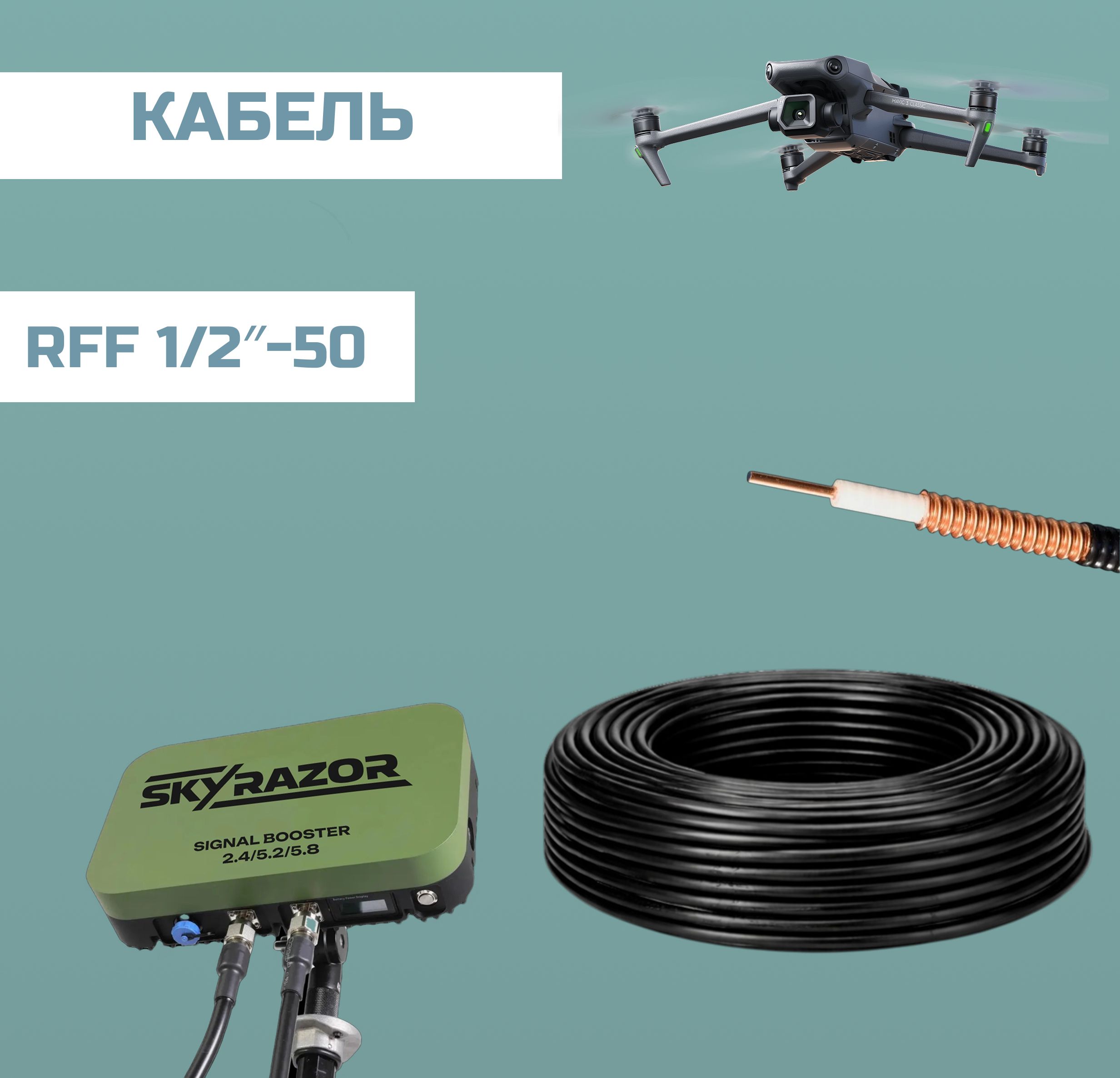

RFF 1/2″-50 — это полужесткий высокочастотный кабель с волновым сопротивлением 50 Ом и диаметром 1/2 дюйма. Это классический антенный коаксиальный кабель 50 Ом, ориентированный на магистральные фидерные трассы между антенной и оборудованием — ту же задачу, которую выполняют соединительные кабели в системах антена-усилитель-ретранслятор.

Ключевые параметры кабеля:

• Волновое сопротивление 50 Ом — стандарт для большинства радиоустройств, антенных усилителей сигнала и ретрансляторов;
• Центральный проводник — сплошная медная жила или медь на алюминиевой основе, обеспечивающая стабильность характеристик на рабочих частотах;
• Диэлектрик — вспененный полиэтилен низкой плотности, минимизирующий затухание сигнала;
• Внешний проводник — гофрированная медная трубка, сплошной экран без разрывов — критически важно для защиты тракта от перехвата и электромагнитных помех;
• Низкое затухание — позволяет прокладывать протяженные трассы между антенной и оборудованием без дополнительных усилителей сигнала в промежуточных точках.

НГМД оболочка — фактор живучести объекта

Отличительная особенность исполнения — внешняя оболочка из материала НГМД (негорючий, с низким дымо- и газовыделением). Для объектов, где развернуты комплексы связи и ретрансляции, это не второстепальная деталь, а требование безопасности:

1. Негорючесть — кабель не поддерживает горение самостоятельно, что важно в замкнутых помещениях командных пунктов и аппаратных.
2. Низкое дымообразование — при возгорании соседнего оборудования дым не блокирует эвакуационные пути личного состава.
3. Отсутствие токсичных и коррозионных газов — в отличие от ПВХ-оболочек, НГМД не выделяет хлороводород и другие соединения, разрушающие электронику при пожаре.

Таким образом, кабели в НГМД оболочке являются оптимальным выбором для стационарных узлов связи, защищенных пунктов управления и объектов, где рядом с антенно-фидерным оборудованием постоянно находится личный состав.

Где применяется RFF 1/2″-50 в НГМД исполнении

Кабель для усилителя сигнала RFF 1/2″-50 используется в двух основных схемах подключения операторами БПЛА.
1. Прямое подключение: пульт → кабель → антенный усилитель сигнала. Это самая простая и распространенная схема. Коаксиальный кабель соединяет пульт управления напрямую с выносной антенной-усилителем, которую размещают в точке с лучшей видимостью на цель. RFF 1/2″-50 обеспечивает минимальные потери на этом участке — сигнал от пульта доходит до антенны практически без искажений.
2. Схема с ретранслятором: пульт → кабель → ретранслятор → кабель → антенный усилитель сигнала. Эта схема используется, когда нужно увеличить дальность связи или вынести антенну на значительное расстояние от оператора. Ретранслятор усиливает сигнал между двумя кабельными участками, поэтому качество коаксиального кабеля на обоих отрезках — от пульта до ретранслятора и от ретранслятора до антенны — напрямую влияет на эффективность всего тракта.
Во всех вариантах выбор кабеля напрямую влияет на результат: чем ниже затухание сигнала и чем стабильнее волновое сопротивление 50 Ом, тем больше дальность и стабильность связи с дроном. А для стационарных узлов, где кабельная трасса проходит через помещения с личным составом, дополнительным требованием становится негорючая оболочка НГМД, которая повышает безопасность объекта при пожаре.

Почему антенну-усилитель сигнала выносят подальше от оператора

Опытные операторы БПЛА придерживаются правила: антенну-усилитель сигнала следует размещать как можно дальше от места нахождения пилота. Это обусловлено двумя факторами — техническим и тактическим.

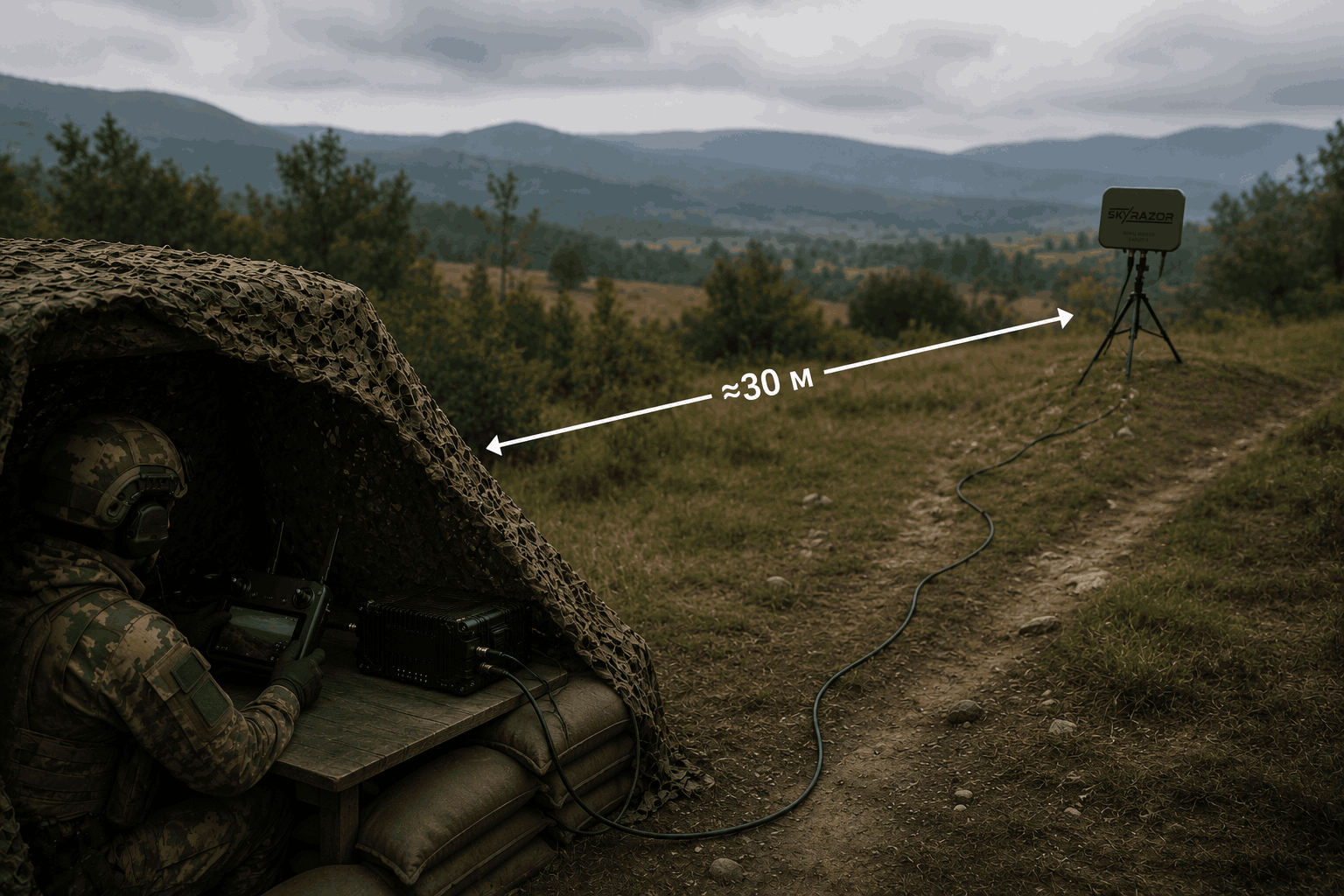

Технический фактор — качество сигнала. Тело человека, металлические элементы укрытия и стены поглощают и отражают радиоволны. Если антенна расположена рядом с оператором или внутри помещения, вместо открытого пространства она сталкивается с препятствиями. Достаточно вынести антенну на 20–30 метров от пункта управления — на крышу, мачту или выше уровня укрытия — и дальность и стабильность связи с дроном заметно возрастают.

Тактический фактор — безопасность оператора. Активная антенна-усилитель сигнала является источником радиоизлучения, которое может быть обнаружено средствами радиоразведки противника. Чем ближе этот источник к оператору, тем выше риск его обнаружения и поражения. Вынос антенны на 20–30 метров позволяет ей работать в открытом положении, тогда как оператор остается в укрытии вне зоны прямого риска.

Именно в такой схеме — когда антенна вынесена на десятки метров, а кабельная трасса проходит через укрытие или аппаратную — и проявляется ценность кабеля RFF 1/2″-50 в НГМД оболочке. Магистральная трасса такой длины требует низкого затухания, которое обеспечивается конструкцией кабеля с вспененным диэлектриком и сплошным медным экраном: сигнал доходит до антенны без критических потерь даже на расстоянии 20–30 метров и более. А негорючая оболочка с низким дымо- и газовыделением обеспечивает дополнительную безопасность там, где кабель проходит рядом с личным составом.

На что обращать внимание при подборе коаксиального кабеля

Коаксиальные кабели различаются по конструкции проводника, типу диэлектрика и материалу оболочки, поэтому при выборе важно учитывать комплекс параметров:

• рабочий диапазон частот оборудования (антенны-усилителя, ретранслятора);
• уровень затухания сигнала на требуемой длине трассы;
• механическая гибкость — для подвижных соединений нужен гибкий кабель, для стационарных магистралей подходит полужесткий RFF;
• температурный диапазон эксплуатации;
• класс пожарной безопасности оболочки — для критических объектов обязателен НГМД.

Вывод

В любой системе, соединяющей антенну-усилитель сигнала, ретранслятор и пульт управления, коаксиальный кабель — это не вспомогательный элемент, а часть высокочастотного тракта, от которого зависит дальность и стабильность связи. RFF 1/2″-50 в НГМД оболочке сочетает электрические характеристики, необходимые для магистральных фидерных линий, с требованиями пожарной безопасности, критически важными для объектов с личным составом. Для стационарных узлов ретрансляции и командных пунктов такое исполнение кабеля следует рассматривать как обязательный стандарт, а не опциональное улучшение.
