Коаксіальний кабель RFF 1/2"-50 у НГМД оболонці — професійний антенний кабель 50 Ом

Коли йдеться про антени-підсилювачі сигналу, ретранслятори та пульти управління безпілотними системами, кожен сантиметр кабельної траси впливає на дальність і стабільність каналу управління. У кожній такій ланці працює коаксіальний кабель, і саме від нього залежить, чи дійде сигнал без втрат і спотворень.

На фронтових і тилових об'єктах, де розгортаються подібні комплекси РЕБ та антенно-фідерні системи — командних пунктах, вузлах ретрансляції, мобільних станціях — питання вибору кабелю виходить за межі суто технічних характеристик. Тут додається вимога пожежної безпеки, тож логічно розглянути, чим RFF 1/2″-50 у НГМД оболонці відрізняється від звичайного антенного кабелю та чому він підходить для подібних завдань.

Що таке коаксіальний кабель і для чого він у системах антена-ретранслятор-пульт

Коаксіальний кабель — це конструкція, в якій центральний провідник розміщений по осі зовнішнього екрана, а проміжок між ними заповнений діелектриком. Така геометрія дозволяє передавати високочастотний сигнал з мінімальними втратами та надійним захистом від зовнішніх завад.

Якщо коротко відповісти на питання "коаксіальний кабель для чого" — на практиці військові оператори БПЛА використовують два основні варіанти підключення. Перший, найпростіший: пульт управління — кабель — антена-підсилювач сигналу. Другий, для більш складних задач з посиленою дальністю: пульт — кабель — ретранслятор — кабель — антена. У обох випадках коаксіальний кабель виступає сполучною ланкою, через яку проходить увесь високочастотний тракт, з'єднуючи пульт з антеною напряму або через проміжний ретранслятор. Тому до кабелю висуваються ті самі вимоги, що й до антени-підсилювача та ретранслятора: стабільний хвильовий опір, низькі втрати сигналу, стійкість до експлуатаційних навантажень.
RF кабель

RFF 1/2″-50: параметри кабеля для високочастотного тракту

RFF 1/2″-50 — це напівжорсткий високочастотний кабель з хвильовим опором 50 Ом і діаметром 1/2 дюйма. Це класичний антенний коаксіальний кабель 50 ом, орієнтований саме на магістральні фідерні траси між антеною і обладнанням — те саме завдання, яке виконують з'єднувальні кабелі в системах антена-підсилювач-ретранслятор.

Ключові параметри кабеля:

  • Хвильовий опір 50 Ом — стандарт для абсолютної більшості радіозасобів, антен-підсилювачів сигналу та ретрансляторів;

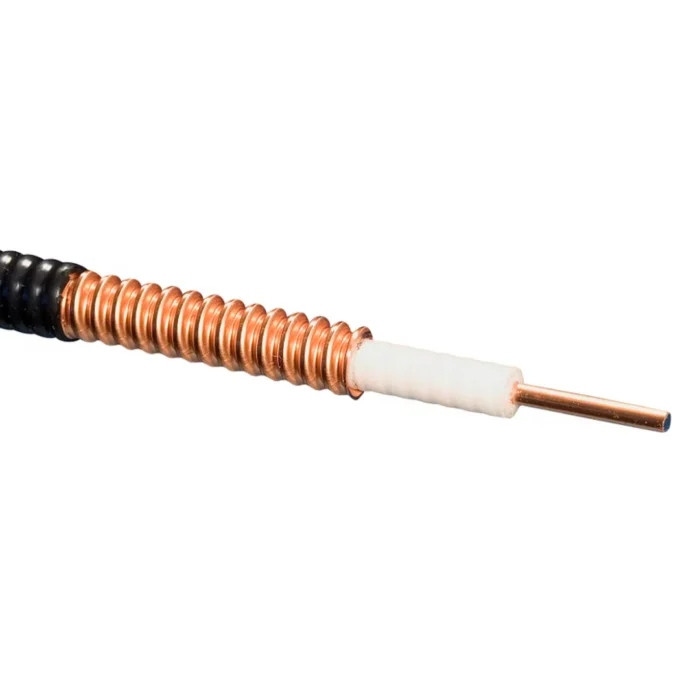

  • Центральний провідник — суцільний мідний дріт або мідь на алюмінієвій основі, що забезпечує стабільність характеристик на робочих частотах;
  • Діелектрик — спінений поліетилен низької щільності, що мінімізує згасання сигналу;
  • Зовнішній провідник — гофрована мідна трубка, суцільний екран без розривів — критично важливо для захисту тракту від перехоплення та електромагнітних завад;
  • Низьке згасання — дозволяє прокладати протяжні траси між антеною та обладнанням без додаткових підсилювачів сигналу в проміжних точках.

НГМД оболонка — фактор живучості об'єкта

Окрема відмінність цього виконання — зовнішня оболонка з матеріалу НГМД (негорючий, з низьким димо- та газовиділенням). Для об'єктів, де розгорнуто комплекси зв'язку і ретрансляції, це не другорядна деталь, а вимога безпеки:

  1. Негорючість — кабель не підтримує горіння самостійно, що важливо в замкнутих приміщеннях командних пунктів та апаратних, де розміщується обладнання ретрансляції.
  2. Низьке димоутворення — у разі займання сусідньої апаратури задимлення не блокує евакуаційні шляхи особового складу.
  3. Відсутність токсичних і корозійних газів — на відміну від кабелів у ПВХ-оболонці, НГМД-виконання не виділяє хлороводень та інші сполуки, що руйнують електроніку при пожежі.

Таким чином, кабелі в НГМД оболонці є оптимальним вибором для стаціонарних вузлів зв'язку, захищених пунктів управління та об'єктів, де поряд з антенно-фідерним обладнанням постійно перебуває особовий склад.
високочастотний кабель

Де застосовується RFF 1/2″-50 у НГМД виконанні

Кабель для підсилювача сигналу RFF 1/2″-50 використовується у двох основних схемах підключення операторами БПЛА.
1. Пряме підключення: пульт → кабель → антена-підсилювач сигналу. Це найпростіша і найпоширеніша схема. Коаксіальний кабель з'єднує пульт керування безпосередньо з виносною антеною-підсилювачем, яку розміщують у точці з найкращою видимістю на ціль. RFF 1/2″-50 забезпечує мінімальні втрати на цій ділянці — сигнал від пульта доходить до антени практично без спотворень.
2. Схема з ретранслятором: пульт → кабель → ретранслятор → кабель → антена-підсилювач сигналу. Ця схема застосовується, коли потрібно збільшити дальність зв'язку або винести антену на значну відстань від оператора. Ретранслятор підсилює сигнал між двома кабельними ділянками, тому якість коаксіального кабелю на обох відрізках — від пульта до ретранслятора і від ретранслятора до антени — безпосередньо визначає ефективність усього тракту.
В обох варіантах вибір кабелю напряму впливає на результат: чим нижче згасання сигналу і чим стабільніший хвильовий опір 50 Ом, тим більша дальність і стабільність зв'язку з дроном. А для стаціонарних вузлів, де кабельна траса проходить через приміщення з особовим складом, додатковою вимогою стає негорюча оболонка НГМД, яка убезпечує об'єкт у разі пожежі.

Чому антену-підсилювач сигналу виносять подалі від оператора

Досвідчені оператори БПЛА дотримуються правила: антену-підсилювач сигналу слід розміщувати якомога далі від місця, де перебуває пілот. Це рішення обумовлене двома факторами — технічним і тактичним.

Технічний фактор — якість сигналу. Тіло людини, металеві елементи укриття та стіни поглинають і відбивають радіохвилі. Якщо антена розташована поруч з оператором або всередині приміщення, замість відкритого простору вона "впирається" у перешкоди. Достатньо винести антену на 20–30 метрів від пункту керування — на дах, щоглу або просто вище рівня укриття, — і дальність та стабільність зв'язку з дроном помітно зростають.

Тактичний фактор — безпека оператора. Активна антена-підсилювач сигналу — це джерело радіовипромінювання, яке може бути виявлене засобами радіоелектронної розвідки противника. Чим ближче таке джерело до оператора, тим вища ймовірність його виявлення й ураження. Винесення антени на відстань 20–30 метрів дозволяє антені працювати у відкритому положенні, тоді як оператор залишається в укритті, поза зоною прямого ризику.

Саме в такій схемі — антена винесена на десятки метрів від оператора, незалежно від того, прокладається траса через стіну укриття, апаратну чи просто відкритою місцевістю до позиції на дереві, даху чи щоглі, — і проявляється цінність кабелю RFF 1/2″-50 у НГМД оболонці. Магістральна траса такої довжини вимагає низького згасання сигналу, що забезпечує конструкція кабелю зі спіненим діелектриком і суцільним мідним екраном: сигнал доходить до антени без критичних втрат навіть на дистанції 20–30 метрів і більше. А негорюча оболонка з низьким димо- та газовиділенням дає додатковий запас безпеки там, де кабель проходить поряд з особовим складом — будь то всередині укриття, апаратної чи на відкритій позиції біля техніки й боєприпасів, де ризик займання теж не виключений.

підсилювач сигналу

На що звертати увагу при підборі коаксіального кабелю

Коаксіальні кабелі різняться за конструкцією провідника, типом діелектрика та матеріалом оболонки, тому при підборі варто враховувати весь комплекс параметрів:

  • робочий діапазон частот обладнання (антени-підсилювача, ретранслятора);
  • рівень згасання сигналу на потрібній довжині траси;
  • механічну гнучкість — для рухомих з'єднань потрібен гнучкий кабель, для стаціонарних магістралей підходить напівжорсткий RFF;
  • температурний діапазон експлуатації;
  • клас пожежної безпеки оболонки — для об'єктів підвищеної небезпеки обов'язковий НГМД.

Висновок

У будь-якій системі, що з'єднує антену-підсилювач сигналу, ретранслятор і пульт управління, коаксіальний кабель — це не допоміжний елемент, а частина високочастотного тракту, від якої залежить дальність і стабільність зв'язку. RFF 1/2″-50 у НГМД оболонці поєднує електричні характеристики, потрібні для магістральних фідерних трас, з вимогами пожежної безпеки, критичними для об'єктів, де працює особовий склад. Для стаціонарних вузлів ретрансляції та командних пунктів таке виконання кабелю варто розглядати як обов'язковий стандарт, а не опціональне покращення.
