Чому якість коаксіального кабелю KSR-400-UF забезпечує ефективність у всій системі зв'язку

KSR-400-UF: чому один кабель вирішує долю у всю систему зв'язку

У світі систем керування дронами існує одна деталь, на яку часто не звертають належної уваги, — кабель. Здається, що головне — це потужна виносна антена-підсилювач сигналу, надійний ретранслятор, сучасний пульт керування. Але насправді саме якість з'єднувального елементу між усіма цими пристроями визначає, наскільки стабільно працюватиме вся система на великій відстані. Втрати в поганому кабелі не компенсує жоден підсилювач сигналу — сигнал просто не дійде до антени в потрібній якості.

І тут на сцену виходить KSR-400-UF — супергнучкий коаксіальний кабель 50 Ом, який задає нові стандарти надійності та продуктивності для польових систем зв'язку.

Що таке коаксіальний кабель і чому він такий важливий

Перш ніж говорити про конкретну модель, варто розібратися з базовим питанням: коаксіальний кабель — це що взагалі таке і для чого він потрібен?

Коаксіальний кабель — це провідник особливої конструкції, в якому центральний дріт оточений діелектриком, поверх якого розташований екрануючий шар (зазвичай плетена металева сітка або фольга), а все це вкрито зовнішньою захисною оболонкою. Така «коаксіальна» (тобто співвісна) структура дозволяє передавати високочастотні сигнали з мінімальними втратами та практично без зовнішніх електромагнітних завад.

KSR-400-UF — кабель, який змінює правила гри

KSR-400-UF — це надгнучкий коаксіальний кабель з хвильовим опором 50 Ом, розроблений як прямий аналог LMR-400 із покращеною гнучкістю. Створений для польових умов: витримує багаторазове змотування та розмотування, не боїться морозу та UV-випромінювання.

Чому кабель для антени-підсилювача сигналу критично впливає на результат

Уявіть таку ситуацію: ви встановили виносну антену-підсилювач сигналу, підключили ретранслятор, налаштували пульт керування. Але дрон втрачає зв'язок раніше, ніж очікувалося. У чому причина?

Найчастіше — у кабелі. Ось чому:

1. Загасання з'їдає дальність зв'язку

Кожен метр кабелю вносить певні втрати сигналу. Якщо антенний кабель низької якості, він «з'їдає» частину корисного сигналу ще до того, як той досягне антени. Підсилювач сигналу не здатний компенсувати те, що було втрачено в поганому кабелі — він просто підсилює вже ослаблений сигнал із шумом.

KSR-400-UF забезпечує одне з найнижчих затухань серед гнучких коаксіальних кабелів свого класу: лише 6.6 дБ на 100 метрів на частоті 2.4 ГГц і 10.9 дБ на частоті 5.8 ГГц. Порівняно зі звичайними дешевими кабелями, де цей показник значно вищий, різниця у дальності зв'язку буде відчутною.

2. Якість екранування захищає сигнал управління

Поганий антенний кабель — це не лише додаткові втрати, а й вразливість до зовнішніх електромагнітних перешкод. У польових умовах, поблизу промислових об'єктів або в умовах радіоелектронної боротьби низькоякісний дріт перетворюється на антену для паразитних сигналів, що може призвести до втрати керування дроном.

KSR-400-UF має подвійний екран — ламінована фольга плюс щільне мідне обплетення — що забезпечує надійний захист сигналу керування від сторонніх впливів.

3. Узгодженість імпедансу — запорука стабільної роботи системи

Якісний коаксіальний кабель 50 Ом має стабільний хвильовий опір по всій довжині. Дешеві вироби часто мають відхилення від номінальних 50 Ом, що призводить до відбиття частини сигналу назад і нестабільної роботи всього ланцюга пульт → кабель → антена.

Де застосовується коаксіальний кабель KSR-400-UF?

Найпоширеніше застосування KSR-400-UF — системи керування дронами з виносними антенами-підсилювачами сигналу. Кабель з'єднує пульт керування з антеною або ретранслятором, забезпечуючи стабільний сигнал на великій відстані.

Залежно від завдання використовується одна з двох схем підключення:

Варіант 1 — пряме підключення:
Пульт керування → кабель KSR-400-UF → виносна антена-підсилювач сигналу

Підходить, коли потрібно просто винести антену подалі від пульта — на щоглу, за укриття або на більш відкрите місце для кращого прийому.

Варіант 2 — схема з ретранслятором:
Пульт керування → кабель → ретранслятор → кабель → виносна антена-підсилювач сигналу

Використовується для максимального збільшення дальності зв'язку. Ретранслятор компенсує втрати в кабелі, а низьке затухання KSR-400-UF дозволяє прокладати довгі лінії без критичного зниження якості сигналу.

Тобто скрізь, де потрібно передати радіочастотний сигнал між двома точками без спотворень — в роботу вступають коаксіальні кабелі.

Коаксіальний кабель це — не просто провід. Це інженерний виріб з точно витриманими електричними параметрами, від яких залежить узгодженість всього радіотракту. Неузгодженість імпедансу навіть на одному з'єднанні призводить до відбиття сигналу, зниження ефективності передачі та перегріву обладнання.

Як правильно вибрати коаксіальний кабель для керування дроном

✅ Затухання (дБ/100 м)

Чим менше — тим більша дальність зв'язку. Для дронів орієнтуйтеся на частоти 2.4 ГГц і 5.8 ГГц — саме на них працює більшість сучасних систем керування.

✅ Хвильовий опір

Для систем керування дронами завжди вибирайте антенний кабель 50 Ом. Не плутайте з телевізійним (75 Ом) — вони не є взаємозамінними.

✅ Гнучкість

У польових умовах кабель прокладається через отвори, вигини, кріплення. UF (Ultra Flexible) версія, як KSR-400-UF з радіусом вигину 25 мм, значно спрощує монтаж і не допускає пошкодження провідника при багаторазовому згинанні. Кабель можна змотувати та розмотувати без ризику пошкодження — що критично важливо для мобільних позицій.

✅ Якість екранування

Обирайте кабель із подвійним екраном — комбінація фольги та щільного мідного обплетення. Це критично важливо в умовах радіоелектронної боротьби.

✅ Атмосферостійкість

Для польового використання — обов'язково UV-стійка оболонка та робочий діапазон температур не вужчий за −40°C...+85°C. KSR-400-UF відповідає обом вимогам і не втрачає гнучкості навіть у сильний мороз.

✅ Роз'єми

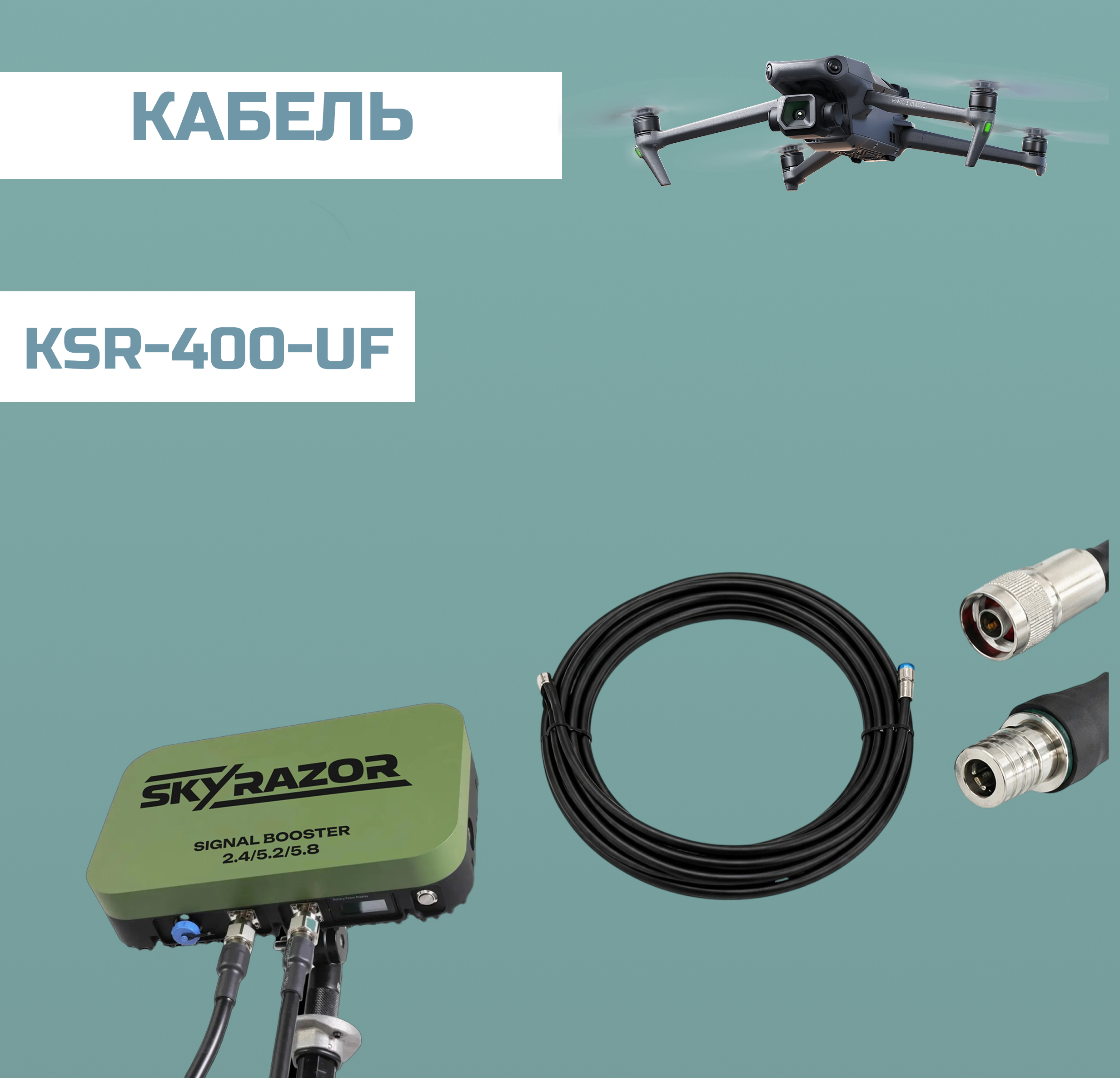

KSR-400-UF постачається з конекторами QMA — N-Type, які забезпечують щільне з'єднання та мінімізують втрати сигналу. Саме ці роз'єми використовуються на пультах DJI Mavic, Autel та сумісних антенах-підсилювачах сигналу. Кабель іде готовим до підключення — без додаткового обтиску роз'ємів.

Чому оператори БПЛА виносять антени подалі від себе

Досвідчені оператори БПЛА давно взяли за правило: антена-підсилювач сигналу має бути якомога далі від місця, де сидить пілот. І причин для цього дві — технічна та тактична.

Технічна причина — якість сигналу

Людське тіло, металеві конструкції укриття, стіни — все це поглинає та відбиває радіосигнал. Коли антена знаходиться впритул до оператора або в середині приміщення, вона «бачить» перешкоди замість відкритого простору. Винесення антени на 20–30 метрів від пункту керування на відкрите місце — на дах, щоглу або просто вище за укриття — одразу дає відчутне збільшення дальності та стабільності зв'язку з дроном.

Тактична причина — безпека оператора

Активна антена-підсилювач сигналу випромінює радіохвилі, які можуть бути виявлені засобами радіоелектронної розвідки противника. Чим ближче джерело випромінювання до оператора — тим вища ймовірність його виявлення та ураження. Винесення антени на 20–30 метрів від укриття дозволяє оператору залишатися в безпеці, поки антена працює відкрито.

Саме тут KSR-400-UF стає незамінним. Кабель довжиною 20 метрів — стандартна комплектація — якраз розрахований на таку схему роботи. Супергнучка конструкція дозволяє швидко розмотати та змотати кабель при зміні позиції, не турбуючись про пошкодження. А низьке затухання гарантує, що сигнал дійде до антени без критичних втрат навіть на такій відстані.

Поширені помилки при виборі кабелю для дрона

❌ Купувати найдешевший варіант Дешеві кабелі часто мають алюмінієву жилу замість мідної, рідке обплетення замість щільного і нестабільний діелектрик. На папері характеристики виглядають прийнятно — на практиці дрон втрачає зв'язок удвічі раніше.
❌ Ігнорувати затухання при розрахунку системи Завжди рахуйте загальний бюджет втрат: кабель від пульта до ретранслятора + кабель від ретранслятора до антени + втрати в роз'ємах. Кожна ланка має значення.
❌ Використовувати телевізійний кабель 75 Ом замість 50-омного Поширена помилка серед тих, хто вперше збирає систему. Коаксіальний кабель 50 Ом і 75-омний мають різний імпеданс — неузгодженість дасть відбиття сигналу і різке зниження дальності зв'язку.
❌ Не звертати увагу на якість обтиску роз'єму Навіть найкращий коаксіальний кабель не врятує ситуацію, якщо роз'єм встановлений неправильно або є окислення в місці контакту. Перевіряйте роз'єми перед кожним виїздом.

Висновок

Коли дрон працює на межі дальності — кожен децибел має значення. Потужна антена-підсилювач сигналу, якісний ретранслятор, сучасний пульт керування — все це може не спрацювати через один неякісний кабель між ними.

KSR-400-UF — це вибір тих, хто розуміє: надійність системи керування дроном закладається не лише в «головних» компонентах, а й у тому, що їх з'єднує. Подвійне екранування захищає сигнал в умовах РЕБ. Супергнучка конструкція витримує багаторазове змотування на мобільних позиціях. Широкий температурний діапазон гарантує роботу від зимового морозу до літньої спеки.

Якщо ваша система керування повинна працювати стабільно — у будь-яку погоду, на будь-якій відстані, в будь-яких умовах — починайте з правильного кабелю. Починайте з KSR-400-UF.
