Коаксіальний кабель Draka RFA 1/2-50: професійний кабель для антен-підсилювачів

Що таке коаксіальний кабель

Коаксіальний кабель — це спеціалізований передавальний дріт, конструкція якого складається з центрального провідника, діелектричного шару та зовнішнього екранувального провідника, які розміщені на одній осі. Саме завдяки такій будові коаксіальний кабель забезпечує надійну передачу високочастотних сигналів із мінімальними втратами та максимальним захистом від зовнішніх електромагнітних перешкод.

Коаксіальний кабель для чого використовується найчастіше? Антени-підсилювачі сигналу, ретранслятори, базові телекомунікаційні станції, пульти керування дронами — усі ці застосування потребують якісного антенного кабелю з низьким рівнем затухання та стабільними параметрами кабеля на довгих трасах.

Серед усього різноманіття кабелів особливе місце займають магістральні фідери класу 1/2" — і саме до цього класу належить кабель Draka RFA-1/2-50.

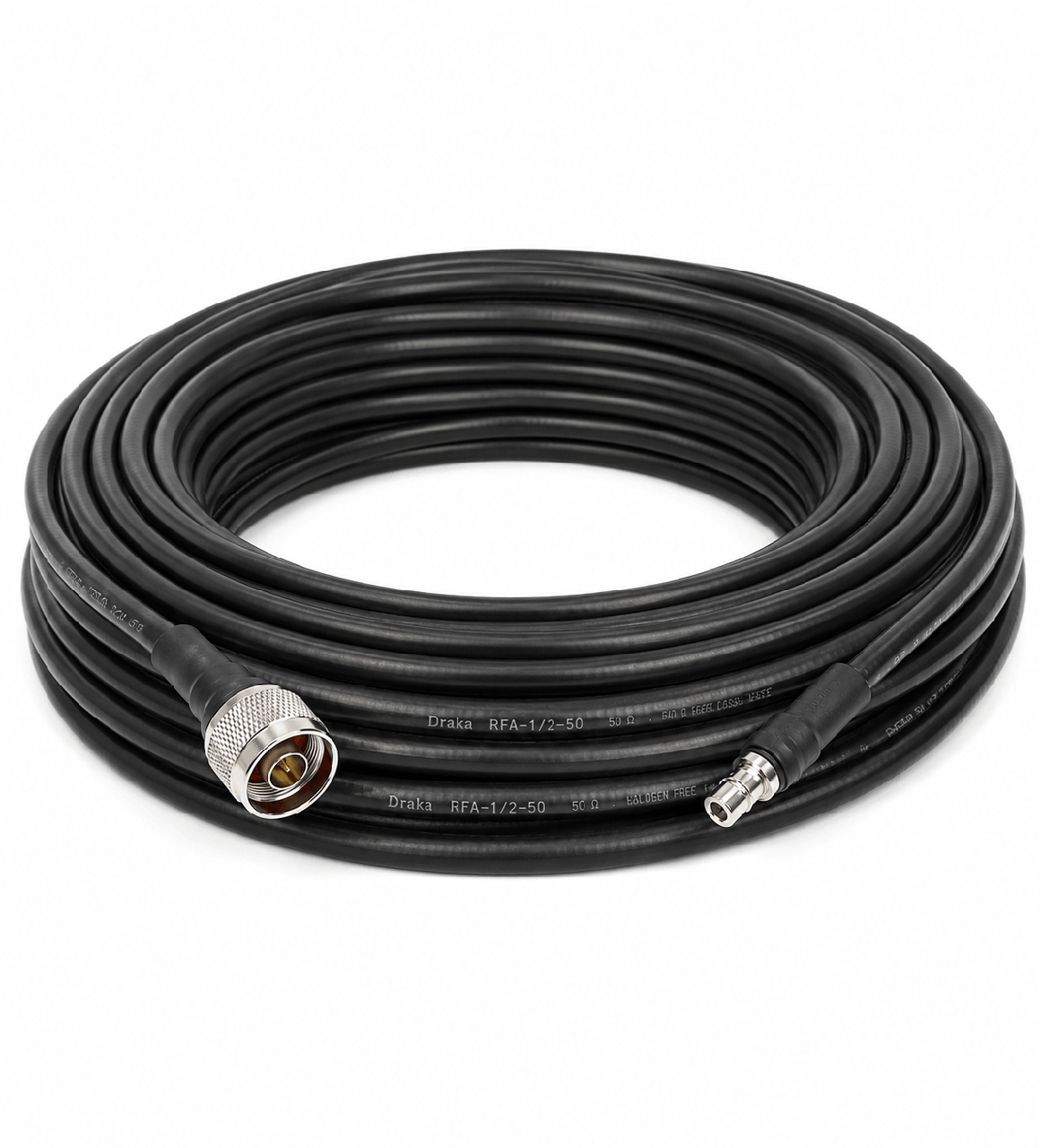

Draka RFA-1/2-50 — що це за кабель і для яких задач підходить

Кабель Draka RFA-1/2-50 — це професійний антенний коаксіальний фідер із хвильовим опором 50 Ом, призначений для передачі ВЧ-сигналів у відповідальних системах зв'язку. На відміну від звичайних тонких коаксіальних кабелів із обплетенням, він має суцільний гофрований мідний зовнішній провідник — що й визначає його головні переваги: наднизьке загасання, коефіцієнт екранування понад 120 дБ та довговічність у складних польових умовах.

Виносні антенні системи для дрона

Draka RFA-1/2-50 широко застосовується в безпілотній авіації для підняття антен-підсилювачів на щогли заввишки 20–40 метрів — у комплексах на базі DJI Mavic, Autel та FPV-систем. Завдяки мінімальним втратам сигнал доходить до підсилювача чи пульта без втрати потужності, забезпечуючи стабільний зв'язок із дроном на граничних дистанціях. Не менш важливою є стійкість до РЕБ: суцільний екран повністю блокує наведені перешкоди від засобів радіоелектронної боротьби, усуваючи ризик спотворення сигналу та втрати керування.

Моделі антен:

• Skyrazor «Varta» / «Otaman»
• Avenger Booster
• Acasom ROC-4 / ROC-5 / ROC-6
• Aientech Deimox

Базові станції та ретранслятори

У стаціонарних вузлах зв'язку, командних пунктах та наземних станціях керування кабель використовується як магістральна фідерна лінія. Довговічність конструкції, стійкість до атмосферного впливу та стабільність параметрів у широкому діапазоні температур роблять Draka RFA-1/2-50 стандартом де-факто для інфраструктури, де заміна кабелю є технічно складною або неприпустимою.

Технічні параметри кабеля Draka RFA-1/2-50

Антенний кабель 50 ом такого класу забезпечує стабільну роботу в складних умовах зовнішнього монтажу, захищений від ультрафіолету та вологи завдяки подвійній оболонці HDPE + LDPE.

Затухання сигналу: ключовий параметр антенного кабелю

Вибираючи кабель для антени, найважливіший показник — рівень затухання сигналу на робочих частотах. Чим менше затухання, тим більша реальна дальність зв'язку та ефективніша робота всього антенного комплексу.

Таблиця затухання Draka RFA-1/2-50

На частотах 2,4 ГГц і 5,8 ГГц, де працюють системи DJI Mavic, Autel та сучасні комплекси передачі даних, ці показники є одними з найкращих серед доступних на ринку коаксіальних кабелів.

Порівняння з іншими кабелями: Draka RFA-1/2-50 vs WL-400, SLL-400-PVG та RG-8

На ринку антенних кабелів 50 Ом представлено декілька популярних рішень. Розглянемо, чим відрізняється коаксіальний кабель Draka від конкурентів.

Конструктивні відмінності

Порівняння втрат сигналу на 900 МГц

Порівняння втрат сигналу на 5800 МГц

На частоті 5,8 ГГц антенний коаксіальний кабель Draka демонструє більш ніж дворазову перевагу над WL-400 та SLL-400-PVG і майже чотирикратну перевагу над RG-8. Це означає, що при виносі антени на 30–40 метрів різниця в реальній дальності зв'язку буде суттєвою.

Конструкція кабелю: чому Draka виграє у конкурентів

Різниця між коаксіальними кабелями визначається насамперед внутрішньою будовою. Ось у чому полягає ключова перевага Draka RFA:

RG-8 — класичний дріт із одинарним металевим обплетенням. Надає мінімальний рівень екранування (~60 дБ) та найбільші втрати. Підходить для коротких трас і нетрудомістких завдань.

WL-400 та SLL-400-PVG — сучасні Low Loss кабелі з подвійним екрануванням (фольга + обплетення). Значно кращі за RG-8, проте все ж поступаються магістральному фідеру.

Draka RFA-1/2-50 — єдиний із розглянутих, що має суцільний гофрований мідний зовнішній провідник. Саме така конструкція використовується в професійних антенах-підсилювачах. Результат: екранування понад 120 дБ, максимальна стійкість до РЕБ і найменші втрати серед усіх порівнюваних кабелів.
⚠️ Важливо для монтажу: Через конструкцію із суцільною мідною гофрованою трубою кабель є досить жорстким. Мінімальний радіус одиночного вигину становить 70 мм. Загортати кабель «петлею» чи гнути під прямим кутом категорично заборонено — це пошкодить внутрішню архітектуру та зіпсує показники згасання. Для підключення до самого пульта чи антени у тісних місцях рекомендується використовувати гнучкі перехідники (пігтейли).

Плюси та мінуси кабелю Draka RFA-1/2-50

Плюси

• Низьке затухання — 11,6 дБ/100 м на частоті 2,4 ГГц і 19 дБ/100 м на 5,8 ГГц
• Високе екранування — понад 120 дБ завдяки суцільному гофрованому мідному екрану
• Висока допустима потужність — до 32 кВт пікової потужності
• Захист від зовнішніх умов — подвійна оболонка HDPE + LDPE, стійкість до UV та вологи
• Придатний для зовнішнього монтажу — без додаткового захисту
• Стабільні характеристики — суцільний екран не деградує з часом

Мінуси

• Великий діаметр — 16 мм — ускладнює прокладку у вузьких каналах
• Жорсткий — обмежений радіус згину, незручний у місцях із частими вигинами
• Важкий — через суцільний мідний екран і великий переріз
• Складний монтаж роз'ємів — вимагає акуратної обробки та якісних конекторів N-Type

Висновок: антенний кабель 50 Ом для серйозних завдань

Коаксіальний кабель 50 Ом класу магістрального фідера — це не просто дріт, а повноцінна інженерна система передачі сигналу. Якщо вам потрібен кабель для антени виносного типу або надійне рішення для пункту керування БПЛА, Draka RFA-1/2-50 є беззаперечним лідером серед розглянутих варіантів.

Обрати кабель Draka RFA-1/2-50 — означає отримати:

• Найменше затухання серед доступних антенних кабелів 50 Ом
• Найвищий рівень екранування для роботи в умовах перешкод
• Максимальну стійкість і тривалий термін служби при зовнішньому монтажі
• Сумісність із антенами-підсилювачами сигналу DJI Mavic, Autel та іншими системами керування дронами

Коаксіальні кабелі такого рівня обирають професіонали — там, де якість зв'язку має критичне значення.
