Коаксіальний кабель WL-400 50 Ом для антен-підсилювачів сигналу

Кабель WL-400 50 Ом — коли втрата сигналу коштує більше, ніж кабель

Коаксіальний кабель — це не просто дріт. Це артерія системи зв'язку, через яку проходить радіочастотний сигнал між обладнанням і антеною. Неякісний антенний кабель або кабель із невідповідними параметрами — це загасання, перешкоди та втрата контролю в найвідповідальніший момент. Коаксіальний кабель 50 Ом WL-400 — ефективний, з підтвердженими характеристиками — створений як кабель для антени-підсилювача сигналу там, де компроміс із якістю з'єднання неприпустимий. Купити кабель WL-400 — означає усунути найслабшу ланку в ланцюзі передачі сигналу.

Що таке коаксіальний кабель і чому це важливо?

Коаксіальний кабель — це тип електричного провідника, конструкція якого складається з центральної жили, оточеної діелектриком, екрануючим обплетенням та зовнішньою захисною оболонкою. Завдяки такій будові коаксіальні кабелі ефективно передають високочастотний сигнал із мінімальними втратами й надійним захистом від електромагнітних завад.

Антенний коаксіальний кабель використовується в найрізноманітніших системах: від любительського радіозв'язку до складних комплексів моніторингу безпілотних літальних апаратів. Правильно підібраний антенний кабель є основою будь-якої ефективної антенної системи — без якісного дроту навіть найпотужніший підсилювач втратить значну частину свого потенціалу.

Кабель WL-400 — що це таке?

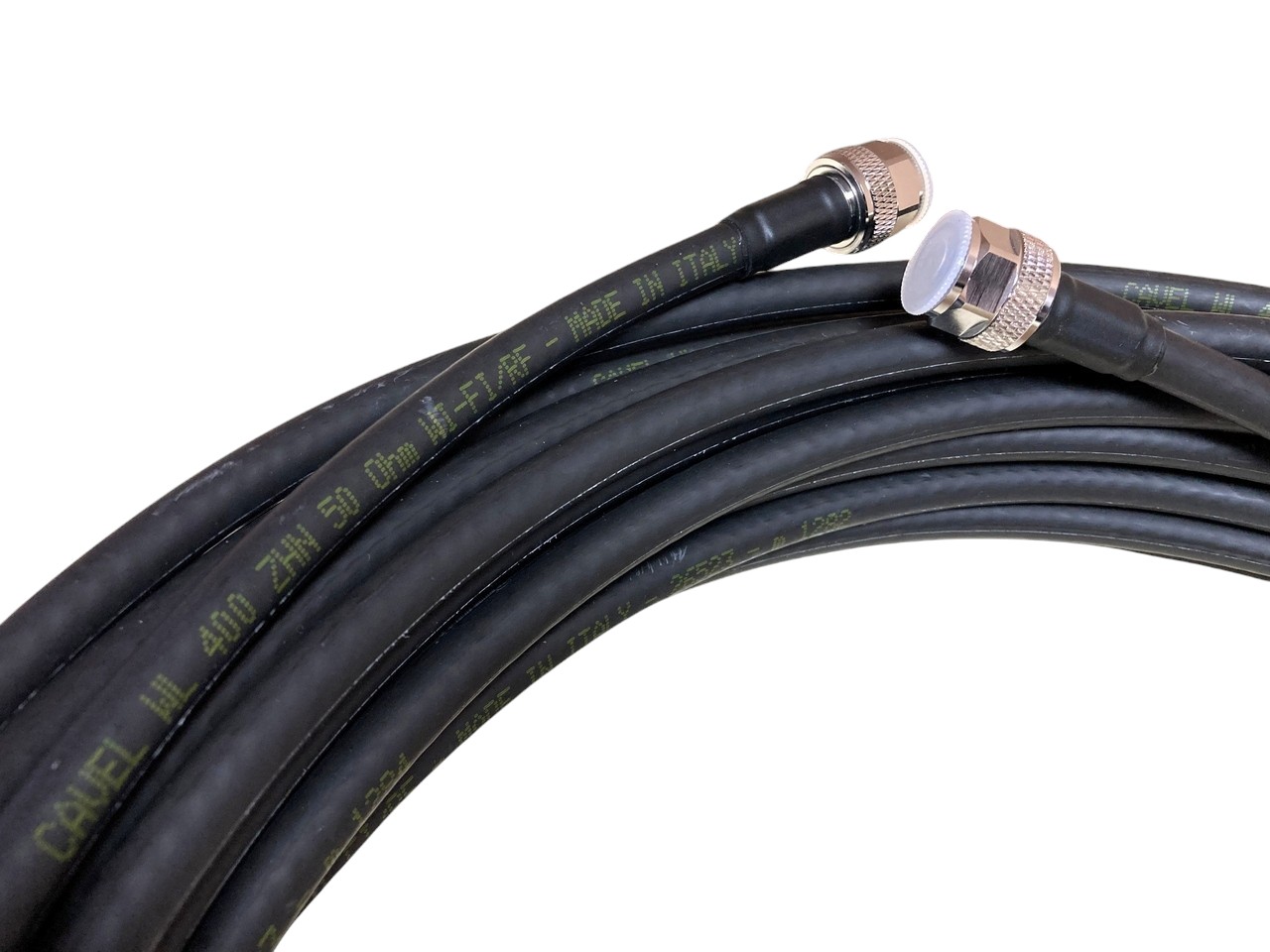

WL-400 (повна назва моделі — WL400ZHN) — це професійний коаксіальний кабель 50 Ом італійського виробництва, розроблений спеціально для застосування в системах, де критично важливі мінімальні втрати сигналу на частотах 2.4 ГГц і 5.8 ГГц. За класом, зовнішнім діаметром і призначенням WL-400 близький до кабелів LMR-400 та RG-8.

Цей антенний кабель 50 Ом широко використовується для побудови виносних систем підсилення сигналу для квадрокоптерів DJI Mavic, Autel та іншого FPV-обладнання.

Конструкція та будова кабелю

Щоб зрозуміти, чому кабель для антени-підсилювача сигналу WL-400 вирізняється серед аналогів, варто детальніше розглянути його конструкцію. Кожна деталь цих дротів продумана для досягнення максимальної продуктивності:

• Центральний провідник — суцільна мідна жила діаметром 2.7 мм. На відміну від дешевших варіантів із міднолакованого алюмінію (CCA), мідь забезпечує краще паяння, кращу обжимку, менші втрати при нагріванні та більший ресурс згинань без зламу жили.
• Діелектрик — матеріал PEG/PE, діаметр 7.2 мм, забезпечує стабільну ізоляцію та мінімальні діелектричні втрати.
• Екран — ламінована фольга з матеріалу APAS для надійного захисту від зовнішніх електромагнітних впливів.
• Обплетення — луджена мідь (CuSn) із щільністю 82% і діаметром 7.97 мм, що гарантує ефективне екранування.
• Зовнішня оболонка — чорна, діаметр 10.3 мм, стійка до ультрафіолету та механічних пошкоджень.

Маса кабелю складає 147.5 кг/км, мінімальний радіус одноразового вигину — 100 мм.

Електричні параметри кабелю

Розглянемо ключові параметри кабелю WL-400, які роблять його відмінним вибором серед коаксіальних кабелів для антенних систем:

Затухання сигналу: коаксіальний кабель характеристика

Одна з найважливіших коаксіального кабелю характеристик — це затухання сигналу. Нижче наведено значення для кабелю WL-400 при температурі 20°C:

Для дистанцій до 20 метрів, які є типовими для виносних систем підсилення, втрати є мінімальними навіть на частоті 5.8 ГГц.

Екранування та захист від завад

Цей антенний коаксіальний кабель забезпечує чудовий захист від зовнішніх електромагнітних впливів:

• У діапазоні 30–1000 МГц — коефіцієнт екранування понад 100 дБ
• У діапазоні 1000–2000 МГц — понад 100 дБ
• У діапазоні 2000–3000 МГц — понад 90 дБ

Такий рівень захисту критично важливий для кабелю для антени в умовах насиченого електромагнітного середовища.

Максимальна потужність

Кабель WL-400 розрахований на роботу з потужними антенами-підсилювачами сигналу:

Ці показники підтверджують, що WL-400 можна використовувати в системах із потужними антенами-підсилювачами сигналу за умови правильного підбору довжини кабелю та роз’ємів.

Де застосовується кабель WL-400?

Коаксіальний кабель для антени WL-400 знайшов широке застосування у таких сферах:

1. Виносні антени-підсилювачі сигналу (бустери). Кабель ідеально підходить для підключення потужних дводіапазонних та трьохдіапазонних антен (наприклад Skyrazor «Varta», Acasom ROC-4 / ROC-6 та інших). Завдяки товстому зовнішньому діаметру 10.3 мм та якісному екрануванню з щільністю обплетення 82%, WL400ZHN забезпечує затухання лише 22.0 дБ/100м на частоті 2500 МГц та 29.4 дБ/100м на 5800 МГц, зберігаючи максимум потужності сигналу при передачі від передавача до виносної антени.

2. Ретранслятори та системи трансляції сигналу. У тактичних схемах, де використовуються комплекси на кшталт Skyrazor «Echo», кабель WL400ZHN виконує роль надійного з'єднувача між ретранслятором та антеною щогли або бустером. Завдяки коефіцієнту екранування понад 100 дБ у діапазоні 30–2000 МГц та стійкості до пробою напругою 8 кВ, кабель мінімізує втрати та захищає систему від зовнішніх електромагнітних перешкод, забезпечуючи максимальну дальність покриття в умовах радіоелектронної боротьби.

3. Пульти керування дронами (DJI Mavic, Autel, FPV). Сучасні пульти працюють у завадозахищених цифрових протоколах на частотах 915 МГц, 2.4 ГГц та 5.8 ГГц, де якість кабельної лінії є критично важливою. Виробництво кабелю WL400ZHN в Італії за європейськими стандартами якості, обов'язкове тестування кожного виробу на професійному обладнанні та герметизація термоусадкою на клею — усе це допомагає зменшити втрати в кабельній лінії та підвищити стабільність роботи між пультом оператора, ретранслятором та виносним антенами, підвищуючи стійкість системи на граничних відстанях.


Підключення та сумісність

Через свій діаметр 10.3 мм та відносну жорсткість кабель WL-400 не завжди підходить для прямого підключення до пристроїв із компактними роз'ємами. Для правильної інтеграції рекомендується використовувати перехідники або пігтейли:

• N-Type → SMA (папа або мама)
• N-Type → QMA (папа або мама)

Доступне якісне встановлення роз'ємів N-Type і QMA із виконанням герметизації за допомогою термоусадки на клей — для надійної роботи в польових умовах.

Якість виробництва.

Кожен готовий виріб проходить обов'язкове тестування параметрів на професійному обладнанні. Герметизація виконується термоусадкою на клей, що забезпечує надійний захист від вологи та пилу. Використовуються виключно роз'єми та матеріали високого класу.

Монтаж у польових умовах: практичні рекомендації

• Радіус вигину та геометрія: Мінімальний радіус вигину для кабелю WL-400 становить 100 мм при одноразовому згині та 200 мм при повторюваних (багаторазових) згинах. Гострий перегин деформує внутрішній діелектрик і зміщує центральну жилу відносно екрана. У точці такого вигину різко змінюється хвильовий опір і виникає відбиття сигналу (росте КСВ/VSWR). Завжди контролюйте радіуси при прокладці через люки, кути КУНГів чи елементи щогл.

• Критичність роз'ємів (N-Type, QMA, SMA): Неякісно обтиснутий, погано пропаяний або окислений конектор створює від 1 до 3 дБ додаткових втрат — це більше, ніж втрачається у 5–10 метрах самого кабелю. Використовуйте лише якісні фірмові роз'єми, що відповідають геометрії стандарту LMR-400.

• Герметизація зовнішніх з'єднань — обов'язкова: Попадання вологи всередину роз'єму або під оболонку кабелю за лічені дні повністю деградує контакт і окислює луджену мідь обплетення, після чого кабель можна лише викинути.

⚠️ Важливо: Армований скотч (Scotch Tape) не захищає від води — під сонцем і дощем його клей руйнується. Для надійної ізоляції в полі використовуйте самовулканізуючу (силіконову або гумову) стрічку, а поверх неї — якісну ізоленту (для захисту від ультрафіолету), або термоусадку з клейовим шаром.

• Боротьба за кожен метр: Навіть найкращий коаксіальний кабель 50 Ом вносить загасання. Наприклад, на частоті 900 МГц кожні зайві 10 метрів WL-400 «з'їдають» близько 1.25 дБ, а на «важкій» частоті 5.8 ГГц — уже майже 3 дБ (а це втрата половини потужності сигналу!). Прокладайте кабель по найкоротшій траєкторії — не залишайте зайвих бухт та кілець.

• Захист від механічних пошкоджень: Попри міцну зовнішню оболонку, уникайте прокладання кабелю в місцях, де на нього може наїхати техніка або наступити особовий склад. Оболонка LSZH стійка до вогню та сонця, але чутлива до сильних роздавлюючих навантажень. По можливості маркуйте кабельну лінію яскравою стрічкою, щоб її помітили під час швидкого переміщення підрозділу.

Висновок

Кабель WL-400 50 Ом — це професійний коаксіальний кабель класу Low Loss для антенних систем, ретрансляторів, пультів керування та антен-підсилювачів сигналу. Завдяки мідній центральній жилі, хвильовому опору 50 Ом, екрануванню понад 100 дБ у широкому діапазоні та зовнішньому діаметру 10,3 мм він забезпечує стабільну передачу радіочастотного сигналу з контрольованими втратами.

WL400ZHN варто обирати тоді, коли потрібен надійний кабель для з’єднання обладнання з антеною у мобільних, польових або стаціонарних системах зв’язку. При роботі на частотах 2.4 ГГц і 5.8 ГГц важливо правильно підібрати довжину кабелю, використовувати якісні роз’єми та герметизувати з’єднання, щоб зменшити втрати сигналу й підвищити ефективність всієї антенної системи.
