Коаксіальний кабель RFA 7/8″-50L для FPV, ретрансляторів та антен

Коаксіальний кабель RFA 7/8″-50L 50 Ом — антенний кабель для підсилювача сигналу FPV

Коаксіальний кабель — один із ключових елементів будь-якої радіочастотної системи, від якого залежить якість зв'язку та дальність передачі сигналу. На ринку представлені різні коаксіальні кабелі, але не кожен з них здатний витримати навантаження польових умов, перепади температур та тривалу експлуатацію без втрати характеристик. RFA 7/8″-50 L — професійний фідерний кабелю 50 Ом, який підходить як кабель для антени-підсилювача сигналу для квадрокоптерів DJI Mavic і Autel.

Що таке коаксіальний кабель і навіщо він потрібен

Перш ніж розбиратися, для чого коаксіальний кабель використовують у сучасних радіочастотних системах, варто зрозуміти саму суть цього рішення. Коаксіальний кабель — це провідник спеціальної конструкції, що складається з центральної жили, діелектричного шару, зовнішнього екрану та захисної оболонки. Саме завдяки такій будові коаксіальний кабель це найефективніший на сьогодні спосіб передачі високочастотного сигналу з мінімальними втратами та захистом від зовнішніх завад.

Якщо коротко відповідати на питання "коаксіальний кабель для чого" — він потрібен там, де важлива стабільна передача сигналу на відстань: у зв'язку, телекомунікаціях, системах РЕБ, а також у польових та мобільних комплексах. Коаксіальний кабель для антени — це базовий елемент будь-якої антенно-фідерної системи, без якого неможлива якісна робота передавача чи приймача.

Одним із найбільш затребуваних рішень у цій категорії є коаксіальний гофрований кабель RFA 7/8″-50 L — фідерний кабель у негорючій (НГМД) оболонці, розроблений для роботи в найскладніших умовах експлуатації.

Де використовують кабель RFA 7/8″-50L

Цей антенний коаксіальний кабель — не побутове рішення, а професійний фідерний кабель, який застосовують у високонавантажених радіочастотних системах. Основні сфери використання:

• ретранслятори — для передачі сигналу на базових станціях та вузлах зв'язку;
• пульти керування — у комплексах дистанційного управління, зокрема для антен-підсилювачів сигналу для квадрокоптерів DJI Mavic та Autel;
• антени-підсилювачі сигналу у польових умовах;
• військові та інфраструктурні об'єкти, де кабель для антени-підсилювача сигналу повинен витримувати перепади температур, вологість, механічні навантаження та тривалу експлуатацію без деградації параметрів.

Саме тому кабель RFA 7/8″-50 L активно використовують військові — там, де від якості з'єднання залежить стабільність зв'язку та роботи РЕБ-систем.

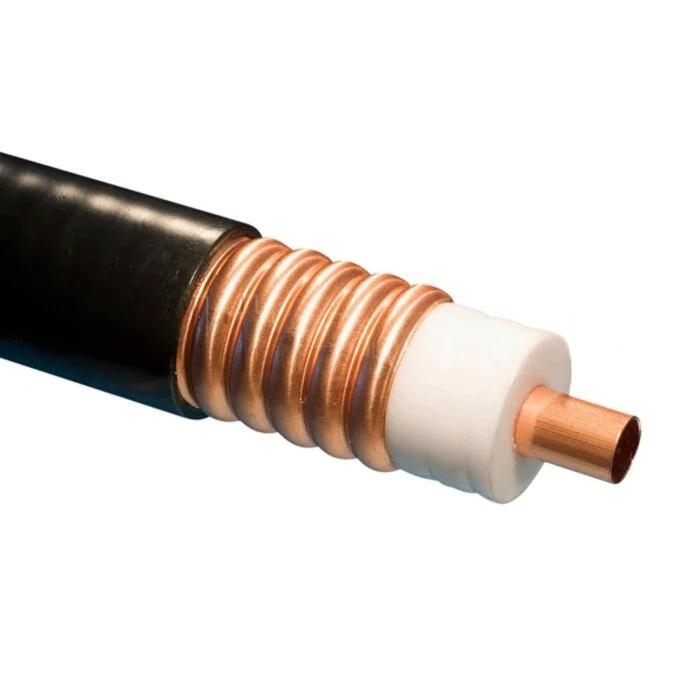

Конструкція антенного кабелю RFA 7/8″-50L

Надійність будь-якого високочастотного кабелю визначається його конструкцією. Коаксіальний кабель 50 Ом RFA 7/8″-50 L має багатошарову будову:

Гофрована мідна трубка зовнішнього провідника забезпечує гнучкість дроту без втрати екрануючих властивостей, а негорюча оболонка (НГМД) захищає кабель від вогню, ультрафіолету та інших зовнішніх впливів. Такі дроти можна прокладати як на відкритих майданчиках, так і в складі мобільних систем зв'язку.

Електричні параметри кабелю

Ключові параметри кабелю, які визначають його придатність для конкретних задач:

• хвильовий опір — 50±1 Ом;
• погонна ємність — 76 пФ/м;
• відносна швидкість поширення сигналу — 88%;
• пікова ВЧ напруга — 3,1 кВ;
• пікова потужність — до 95 кВт;
• опір постійному струму: внутрішній провідник — 2,02 Ом/км, зовнішній провідник — 1,51 Ом/км.

Ці параметри кабелю роблять антенний кабель 50 Ом універсальним рішенням для роботи з потужними передавачами та чутливим приймальним обладнанням.

Втрати сигналу залежно від частоти

Один із найважливіших показників для будь-якого антенного кабелю — рівень згасання сигналу. Чим нижче цей показник, тим ефективніше кабель передає сигнал на великі відстані.

Ці показники підтверджують, що коаксіальний кабель RFA 7/8″-50 L зберігає високу ефективність навіть на довгих трасах, залишаючись надійним кабелем для підсилювача сигналу в діапазонах, які використовуються для FPV-зв'язку, ретрансляції та керування безпілотними системами.

Механічні характеристики

Крім електричних параметрів, важливу роль відіграє механічна стійкість кабелю:

• погонна вага — 0,46 кг/м;
• максимальне зусилля натягу — 2000 Н;
• мінімальний радіус вигину: одиночний — 120 мм, повторюваний — 240 мм;
• робоча температура — від −55°C до +85°C;
• стійкість до пошкодження — 1,45 кг/мм;
• згинальний момент — 13 Нм;
• рекомендована відстань між кріпленнями — 1 м.


Такі параметри дозволяють використовувати кабель у складних кліматичних умовах — від морозу до спеки, — без втрати механічної цілісності чи електричних характеристик.

Як обрати коаксіальний кабель

Неправильно підібраний кабель зводить нанівець навіть найякісніше обладнання.

1. Хвильовий опір. Для більшості систем зв'язку, антен-підсилювачів сигналу стандартом є 50 Ом — саме такий опір має кабель RFA 7/8″-50 L. Кабелі з опором 75 Ом застосовують переважно у відеосистемах і телебаченні, тож плутати ці типи не можна.

2. Частотний діапазон роботи. Втрати сигналу зростають зі збільшенням частоти, тому важливо перевіряти таблицю згасання кабелю на потрібному діапазоні — наприклад, для FPV та керування дронами актуальні частоти в районі 900–2400 МГц.

3. Довжина траси. Чим довша траса від передавача до антени, тим критичнішим стає рівень згасання. На великих відстанях доцільно обирати кабель більшого діаметра з нижчими втратами на 100 м, навіть якщо він важчий і жорсткіший.

4. Умови експлуатації. Для роботи на відкритих майданчиках, у польових умовах чи на мобільних комплексах потрібен антенний кабель зі стійкою до вологи, ультрафіолету та вогню оболонкою (як НГМД), а також широким діапазоном робочих температур.

5. Механічне навантаження. Якщо кабель прокладається на щоглах, у русі або піддається вітровим навантаженням, важливо враховувати зусилля натягу, радіус вигину та стійкість до пошкоджень.

6. Тип роз'ємів та сумісність з обладнанням. Коаксіальний кабель 50 Ом підбирають під конкретний тип конекторів, які використовує передавач, підсилювач або антена.

Правильний вибір параметрів кабелю на етапі проєктування системи дозволяє уникнути втрат сигналу, перегріву та передчасного виходу обладнання з ладу.

Монтаж та рекомендації з експлуатації

Навіть найякісніший антенний коаксіальний кабель втрачає частину своїх переваг при неправильному монтажі. Кілька практичних рекомендацій для роботи з RFA 7/8″-50 L:

• Дотримуйтесь радіуса вигину. Мінімальний одиночний вигин — 120 мм, повторюваний — 240 мм. Різкі перегини пошкоджують гофровану мідну трубку зовнішнього провідника та погіршують електричні характеристики.

• Кріпіть кабель з рекомендованим кроком. Оптимальна відстань між кріпленнями — 1 м. Це знижує механічне навантаження на дріт і запобігає провисанню чи вібрації при вітрі.

• Захищайте місця з'єднань від вологи. Всі роз'єми та стики варто герметизувати термоусадкою або спеціальною стрічкою, особливо при монтажі на відкритих майданчиках чи в польових умовах.

• Враховуйте зусилля натягу під час прокладання. Максимальне допустиме навантаження — 2000 Н; перевищення цього показника може призвести до деформації або розриву кабелю.

• Перевіряйте температурний режим експлуатації. Кабель розрахований на діапазон від −55°C до +85°C, що дозволяє використовувати його цілорічно навіть у складних кліматичних зонах.

• Використовуйте відповідний інструмент для монтажу роз'ємів. Через діаметр 7/8″ для обробки кабелю потрібні спеціалізовані інструменти — використання побутових пристосувань може пошкодити центральний провідник або діелектрик.

Дотримання цих рекомендацій дозволяє зберегти заявлені параметри кабелю на весь термін експлуатації та уникнути передчасного зносу антенно-фідерної системи.

Плюси і мінуси кабелю RFA 7/8″-50L

Як і будь-який професійний антенний коаксіальний кабель, RFA 7/8″-50 L має свої сильні сторони та особливості, які варто враховувати перед покупкою.
Переваги:

• низькі втрати сигналу навіть на великих довжинах траси;
• висока пікова потужність — до 95 кВт, що дозволяє працювати з потужними передавачами;
• негорюча оболонка (НГМД), стійка до вогню, ультрафіолету та вологи;
• широкий діапазон робочих температур — від −55°C до +85°C;
• висока механічна міцність (зусилля натягу до 2000 Н, стійкість до пошкоджень);
• гофрована мідна трубка зовнішнього провідника поєднує гнучкість і надійність екранування;
• універсальність застосування — від ретрансляторів і пультів керування до антен-підсилювачів для дронів;
• тривалий термін експлуатації без деградації електричних характеристик.

Недоліки:

• значна погонна вага (0,46 кг/м) та жорсткість конструкції ускладнюють монтаж порівняно з тонкими кабелями;
• відносно великий мінімальний радіус вигину (120–240 мм), що вимагає більше простору при прокладанні;
• для підключення потрібні спеціальні роз'єми та інструмент, розраховані на діаметр 7/8″;
• вища вартість порівняно з побутовими коаксіальними кабелями через професійний рівень конструкції;
• через діаметр і вагу кабель менш зручний для компактних мобільних рішень, де важлива мінімальна маса обладнання.

Загалом переваги значно переважають недоліки, якщо мова йде про професійне застосування, де ключовими вимогами є надійність, потужність і стійкість до зовнішніх факторів.

Висновок

Коаксіальний кабель — це основа будь-якої радіочастотної системи, а вибір правильного фідерного кабелю безпосередньо впливає на якість зв'язку, дальність передачі та стабільність роботи обладнання. RFA 7/8″-50 L поєднує в собі всі ключові переваги: низькі втрати, високу потужність, механічну надійність та стійкість до екстремальних умов експлуатації. Це рішення підходить як для цивільних телекомунікаційних задач, так і для військового застосування — у ретрансляторах, пультах керування та антенах-підсилювачах сигналу.
