Що таке логоперіодична антена?

Логоперіодична антена — це багатодіапазонна спрямована антена, конструкція якої складається з набору металевих елементів різної довжини, розташованих за визначеним геометричним принципом. Її головна особливість полягає у стабільній роботі в широкому частотному діапазоні, що робить таке рішення особливо цінним для військового зв’язку, розвідки, систем РЕБ, FPV-комплексів та польових комунікацій.

Логоперіодична антена це практичний вибір там, де необхідно працювати одразу на кількох частотах без постійної заміни обладнання. На відміну від вузькосмугових моделей, ЛПА забезпечує прогнозований результат у змінних умовах застосування.

У сучасних умовах бойових дій антени повинні бути універсальними, мобільними та стійкими до завад. Саме тому логоперіодичні антени дедалі частіше використовуються в мобільних станціях зв’язку, пунктах спостереження та безпілотних системах.

Основні характеристики антени

Логоперіодична антена принцип роботи базується на тому, що активною стає лише частина елементів, яка відповідає поточній частоті сигналу. Завдяки цьому система підтримує стабільний коефіцієнт підсилення та узгодження у широкому спектрі частот.

Основні характеристики:

  • широкий робочий діапазон частот;

  • стабільне підсилення сигналу;

  • виражена спрямованість;

  • відносно компактні розміри;

  • низький рівень паразитних втрат;

  • можливість застосування у стаціонарних та мобільних комплексах.

Часто виникає питання: в якій поляризації працює логоперіодична антена? Відповідь залежить від монтажу. Якщо елементи розташовані вертикально — використовується вертикальна поляризація. При горизонтальному встановленні — горизонтальна. Це дозволяє адаптувати антену під конкретну систему зв’язку або канал передачі відео.

Окремо важливо враховувати, що логоперіодична антена діаграма направленості має виражений головний пелюсток випромінювання, тому максимальна ефективність досягається при точному наведенні на джерело сигналу.

логоперіодична антена це

Переваги та недоліки логоперіодичних антен

Ключові переваги:

  • Надширокосмуговість: Фундаментальна риса антени. Вона здатна ефективно працювати в діапазонах, де граничні частоти різняться у кілька разів, що робить її універсальним інструментом.

  • Стабільність параметрів: На відміну від резонансних антен, ЛПА підтримує відносно рівний рівень підсилення та низький коефіцієнт стоячої хвилі (КСВ) по всьому спектру. Це позбавляє потреби у додатковому юстируванні при зміні робочої частоти.

  • Висока селективність: Завдяки чіткій спрямованості (ширина головної пелюстки), антена дозволяє концентрувати сигнал у заданому векторі. Це підвищує дальність роботи та забезпечує захист від інтерференції, відсікаючи шуми з інших напрямків.

  • Конструктивна витривалість: Проста механічна схема гарантує довговічність при експлуатації у складних погодних умовах.

Основні недоліки

  • Компромісне підсилення: У порівнянні з вузькосмуговими антенами типу «Хвильовий канал» (Yagi), ЛПА програє в потужності на конкретній частоті. Якщо ваше завдання — робота лише на одному фіксованому каналі, Yagi продемонструє вищу ефективність.

  • Габаритність: Широкосмуговість вимагає значних розмірів. Фізична довжина конструкції безпосередньо залежить від максимальної довжини хвилі (найнижчої частоти), що може ускладнити монтаж великих систем.

  • Неідеальна діаграма спрямованості: Наявність бокових пелюсток означає, що антена все ж може вловлювати паразитні сигнали або створювати завади поза основним напрямком, хоча і з суттєвим затуханням.

Для військових задач це означає, що антена логоперіодична найкраще працює там, де важливі дальність, стабільність і можливість швидко змінювати частотний діапазон.

Ключові переваги застосування на дронах

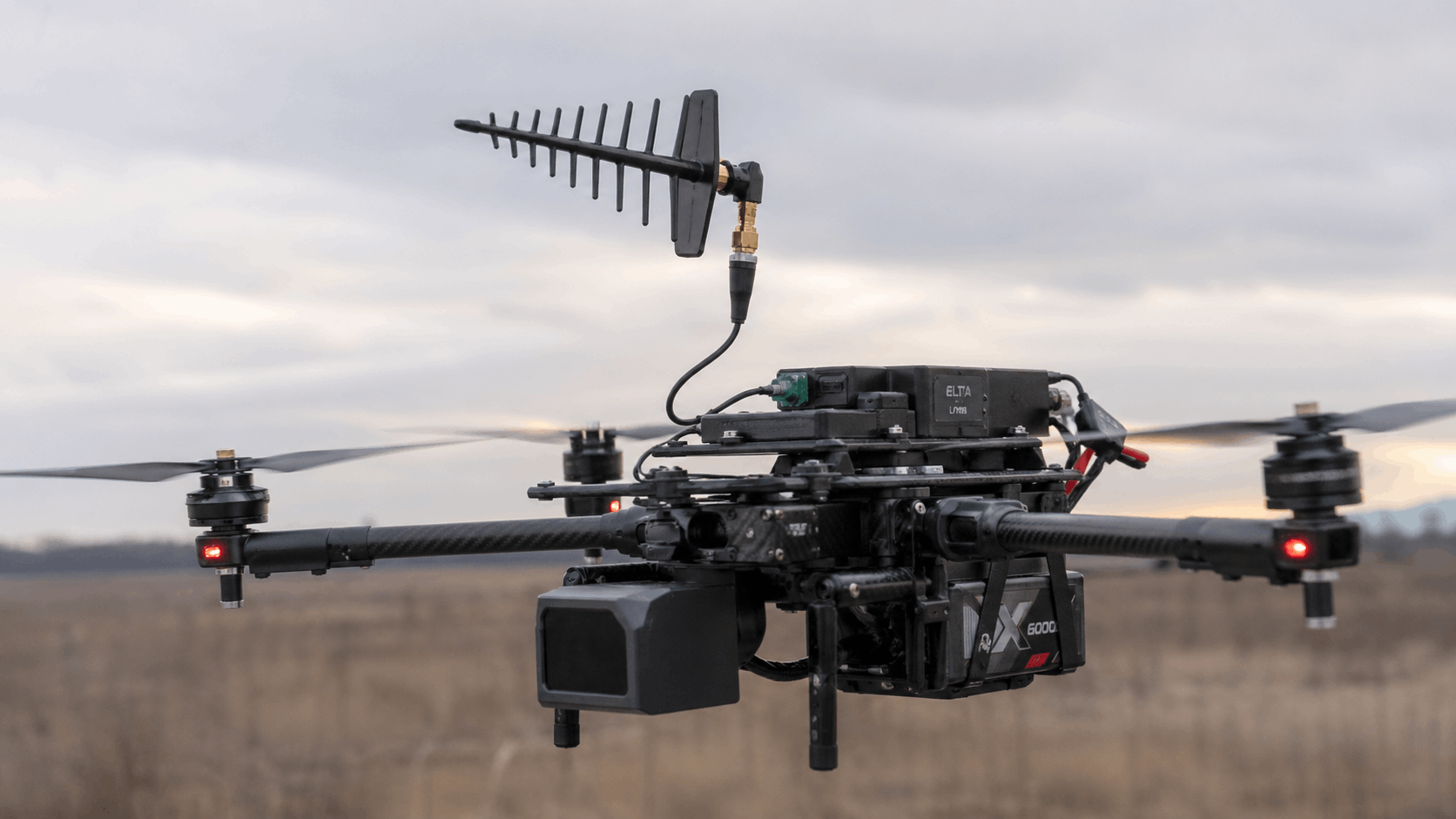

Сучасні безпілотні платформи активно використовують логоперіодичні антени на наземних станціях керування та ретрансляторах. Для самого БПЛА частіше обирають легші рішення, однак на землі ЛПА дає суттєву перевагу.

Основні плюси:

  • збільшення дальності прийому відеосигналу;

  • стабільніший канал керування;

  • можливість працювати на кількох частотах;

  • краща селекція корисного сигналу серед завад;

  • ефективність у комплексах протидії ворожим дронам.

Широкосмугова антена такого типу особливо корисна для екіпажів FPV, розвідки та підрозділів, які працюють у середовищі активного радіоелектронного впливу.

антена логоперіодична

Ключові параметри як обрати логоперіодичну антену

Щоб правильно підібрати антени для військових завдань, потрібно оцінити не лише ціну, а й реальні технічні параметри.

На що звертати увагу:

Робочий діапазон частот
Антена повинна перекривати потрібні частоти керування, телеметрії чи відео.

Коефіцієнт підсилення (dBi)
Чим вищий показник, тим краща дальність, але тим вужча зона покриття.

Поляризація
Необхідно, щоб поляризація збігалася з передавальною стороною.

Габарити та вага
Для мобільних груп важлива швидкість розгортання.

Матеріали корпусу
Міцність, захист від вологи, стійкість до механічних пошкоджень.

Тип роз’єму
Сумісність із наявними радіостанціями, ретрансляторами або відеоприймачами.

Якщо потрібна спрямована антена для стабільного далекого каналу — логоперіодичні антени часто стають одним із найкращих рішень.

Висновок

Логоперіодична антена — це ефективний інструмент для сучасного військового зв’язку, роботи з БПЛА, розвідки та технічних підрозділів. Вона поєднує широкий частотний діапазон, спрямованість і стабільність сигналу, що критично важливо в умовах бойових дій.

Коли потрібна універсальна широкосмугова антена з хорошим підсиленням та можливістю роботи на різних частотах, ЛПА є практичним і виправданим вибором. Правильно підібрана антена підвищує дальність зв’язку, якість прийому та загальну ефективність системи.
