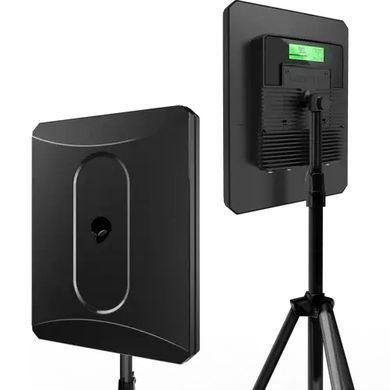

Компания ALIENTECH выпускает Deimox Signal Booster - прорывное устройство усиления сигнала, предназначенное для профессиональных пользователей. Это надежное решение для профессионалов, которым нужна защита от помех, стабильная передача изображения и улучшенные возможности управления. Этот современный усилитель сигнала универсально совместим практически со всеми моделями дронов и их контроллерами, что делает его незаменимым инструментом для увеличения радиуса действия дрона.

Универсальная совместимость:

ALIENTECH Deimox Signal Booster устанавливает новый стандарт для усиления сигнала дрона. Разработанный для универсальной совместимости, он легко работает с широким спектром моделей и марок дронов, обеспечивая профессиональным пользователям возможность расширить диапазон работы их дронов, не беспокоясь о специфических ограничениях контроллера.

Передовые технические характеристики:

Оснащенный многодиапазонной функциональностью, Deimox охватывает рабочие частоты 915 МГц, 1,2 ГГц, 5,2 ГГц и 5,8 ГГц, удовлетворяя различным стандартам связи с дронами. Его рабочее напряжение составляет 12 В, а внушительная мощность передачи достигает 10 Вт, чему способствует антенна с высоким коэффициентом усиления, обеспечивающая усиление 2.4G>15 дБи±1 и 5G>21 дБи±1. Горизонтальные углы излучения варьируются от 65° до 83° для широкого покрытия.

Мощное усиление сигнала:
Deimox может похвастаться коэффициентом усиления на прием и передачу 15 дБ±1, а комбинированный диапазон усиления составляет от 22,9 дБ±1 до 39 дБ±1. Эта впечатляющая способность усиления обеспечивает стабильную и четкую передачу сигнала на большие расстояния и в сложных условиях, поддерживая удлинительные кабели длиной до 40 метров.

Высокопроизводительная передача:
Разработанный для пиковой производительности, Deimox отлично справляется с передачей сигнала 802.11 ac 6,93 Гбит/с MIMO OFDM 64QAM BW 80 МГц, с диапазоном входной мощности 5-20 дБм и EVM 3% при 28 дБм. Он поддерживает низкий коэффициент шума ≤2,5 дБ для снижения уровня помех и эффективно расходует энергию, потребляя ток 435 мА при напряжении 9 В. Задержка усилителя исключительно мала - ≤1 мкс, что обеспечивает отклик в реальном времени во время работы беспилотников.

Прочный и портативный:
Deimox рассчитан на работу в уличных условиях, в диапазоне температур от -40°C до 80°C и устойчив к дождю и сильным морозам. Его портативная конструкция облегчает транспортировку и развертывание в различных операционных сценариях. Надежный аккумулятор (DC11,1 В/15000 мА) питает устройство, дополняясь напряжением/током зарядки DC13,5 В=8 А. Для стационарного использования или выполнения длительных задач имеется источник переменного тока от 100 до 240 В с максимальным потреблением 110 Вт.

.

Технические характеристики
Модель: DMX-09122450DSB
Диапазон рабочих частот: 915 МГц, 1,2 ГГц, 5,2 ГГц и 5,8 ГГц
Рабочее напряжение: 12В
Максимальная мощность передачи: 10 Вт
Коэффициент усиления антенны: 2.4G>15 dBi±1 / 5G>21 dBi±1
Горизонтальный угол излучения: 65°~83°
Усиление приема: 15 дБ±1
Усиление передачи: 15 дБ±1
Комплексное усиление излучения: 22,9 дБ±1~39 дБ±1
Диапазон входной мощности: 5-20 дБм
EVM: 3%@28 дБм 802.11 ac 6.93Gbps MIMO OFDM 64QAM BW 80 MHZ
Электрический ток: 435 мА при POUT 28 дБм 9 В
Коэффициент шума: ≤ 2,5 дБ
Задержка передачи: ≤ 1 мкс
Напряжение/емкость аккумулятора: DC11.1V/15000mA
Напряжение/ток зарядки: DC13.5V=8A
Источник питания переменного тока: 100V~240V
Максимальная мощность: 110W
Температура: -40°C~80°C

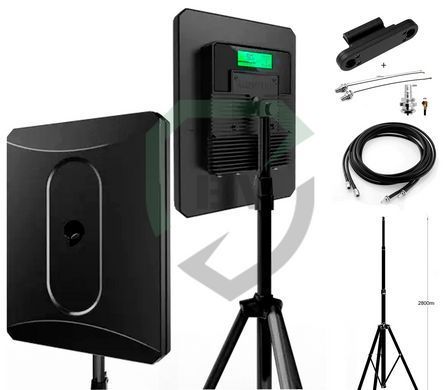

Комплектация:

1. Антена усилитель.

2. Штатив.

3. Кабель RG-223 8 метров.

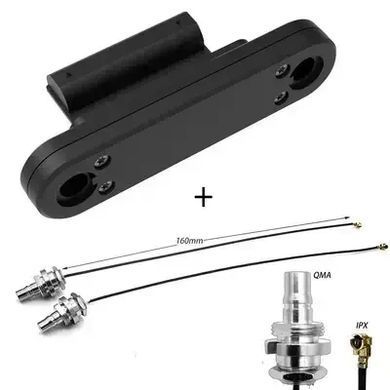

4.Переходники (коннекторы) для подключения пультов.



Усиление и угол наклона антенны

Антенна усилителя мощности DEIMOX оснащена несколькими антеннами с высоким коэффициентом усиления, включая один комплект антенн 915 МГц, один комплект антенн 1,2 ГГц, два комплекта 4-элементных антенн 2,4 ГГц и два комплекта 12-элементных полнодиапазонных антенн 5 ГГц (применимый диапазон: 5,1 ГГц-5,9 ГГц). Коэффициент усиления антенн 915 МГц и 1,2 ГГц может достигать 8 дБи, коэффициент усиления антенны 2,4 ГГц - 15 дБи, а коэффициент усиления антенны 5 ГГц - поразительных 20 дБи. Кроме того, все коэффициенты стоячей волны могут быть ниже 1,3 дБ.
DEIMOX также имеет четыре комплекта одно/двухчастотных 5-ваттных усилителей мощности, которые обеспечивают более мощный источник сигнала для антенны, оптимизируя ее конструкцию и эффективно борясь с различными помехами.

Внешний коаксиальный кабель расширения
DUO 3 также может использоваться с коаксиальными кабелями. Путем расчетов мы подготовили для вас коаксиальные кабели различной длины для достижения вашей цели. Длина этих кабелей выбирается в зависимости от конкретных эксплуатационных и физических характеристик кабеля. В режиме 5,8G длина может достигать 35 м.

КОННЕКТОРЫ: N-J / QMA Male/ Female С ВОЗМОЖНОСТЬЮ БЛОКИРОВКИ

	RG-223
Сопротивление кабеля		50 ohm
Емкость		101.05 pF/m
Скорость		66%
Испытание на искрообразование		5000 Vrms
Пиковое напряжение (кВт)		1.4 W
Рабочая частота	Max	12 GHz

Механические и экологические характеристики

	RG-223
Вес		60 g/m
Радиус изгиба		25 mm
Диапазон температур		-25~+70°C
Соответствие RoHS			Соответствующий



Затухание (типичное значение при 25C и уровне моря)

		RG-223
Частота (МГц)		Затухание (дБ/м)
100		0.13
400          0.27
450
900
1000	0.44
2500
3000	0.82
5000
5800	0.668
6000
