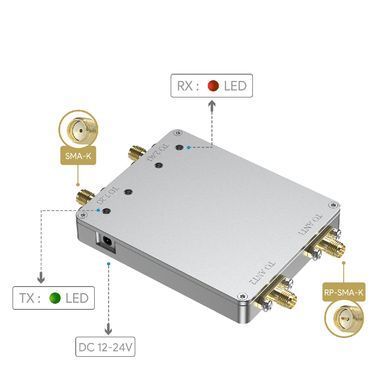

Двухканальный усилитель сигнала EDUP EP-AB089 2.4/7.2 ГГц 4 Вт для ретрансляторов, FPV-систем и WiFi 6E / WiFi 7
EDUP EP-AB089 — двухканальный усилитель сигнала для стабильной беспроводной связи на большом расстоянии. Модель работает в двух частотных диапазонах: 2400–2500 МГц и 6000–7200 МГц, поэтому подходит для ретрансляторов, FPV-систем, оборудования WiFi 6E / WiFi 7, телеметрии и каналов управления.
Описание товара
Двухканальный усилитель сигнала EDUP EP-AB089 2.4/7.2 ГГц 4 Вт предназначен для усиления радиосигнала в диапазонах 2.4 ГГц и 6–7.2 ГГц. Устройство помогает увеличить зону покрытия, улучшить стабильность передачи данных и повысить надёжность радиолинии даже в сложных условиях эксплуатации.
Модель обеспечивает выходную мощность до 36 dBm / 4 Вт. Двухканальная конструкция позволяет работать с каналом 2.4 ГГц и каналом 7.2 ГГц, что делает EDUP EP-AB089 практичным решением для современных систем связи, FPV-решений, ретрансляторов, телеметрии, каналов управления и других совместимых беспроводных устройств.
Для диапазона 2.4 ГГц предусмотрено усиление приёма 19 dB ± 1 и усиление передачи 17 dB ± 1. Для диапазона 7.2 ГГц усиление приёма составляет 14 dB ± 1, а усиление передачи — 20 dB ± 1. Это помогает стабилизировать передачу сигнала, управления, телеметрии или данных.
EDUP EP-AB089 поддерживает широкий диапазон питания 7–36 В, поэтому его удобно интегрировать в мобильные, стационарные, полевые и транспортные системы. Усилитель работает по принципу Plug and Play, не требует установки программного обеспечения и имеет быстрое автоматическое переключение TX/RX менее 1 мкс.
Алюминиевый корпус способствует эффективному отводу тепла и защищает внутренние компоненты во время работы. Компактные размеры 65 × 61 × 12 мм и вес 0.12 кг позволяют легко устанавливать устройство в составе готовых систем, где важны небольшой вес, минимальные габариты и стабильная работа канала связи.
Использование оборудования должно соответствовать действующим нормам радиочастотного регулирования в вашем регионе.
Преимущества EDUP EP-AB089
- Два независимых канала: 2.4 ГГц и 7.2 ГГц — удобно для систем, которые работают в разных частотных диапазонах.
- Поддержка 2400–2500 МГц и 6000–7200 МГц — позволяет использовать усилитель с совместимыми RF-решениями.
- Совместимость с WiFi 6E / WiFi 7 — подходит для современного сертифицированного беспроводного оборудования.
- Выходная мощность до 36 dBm / 4 Вт — помогает увеличить зону покрытия и стабильность связи.
- Усиление передачи до 20 dB — повышает уровень исходящего сигнала.
- Усиление приёма до 19 dB — улучшает работу с входящим сигналом.
- Низкий коэффициент шума < 2.5 dB — уменьшает потери качества во время усиления.
- Быстрое переключение TX/RX < 1 мкс — полезно для телеметрии, видеопередачи и каналов управления.
- Питание 7–36 В — удобно для мобильных, полевых, транспортных и стационарных систем.
- Plug and Play — простое подключение без программной настройки.
- Алюминиевый корпус — улучшает теплоотвод и повышает надёжность конструкции.
- Компактный размер — облегчает монтаж в готовых системах с ограниченным пространством.
Технические характеристики канала 2.4 ГГц
| Частотный диапазон | 2400–2500 МГц |
| Рабочее напряжение | 7–36 В |
| Усиление приёма | 19 dB ± 1 |
| Усиление передачи | 17 dB ± 1 |
| Максимальная выходная мощность | 36 dBm / 4 Вт |
| Входная мощность срабатывания | Минимум 3 dBm, максимум 23 dBm |
| EVM | 3% @ 28 dBm, 802.11g, 54 Mbps, OFDM, 64QAM, полоса 20 MHz |
| Коэффициент шума | < 2.5 dB |
| Потребляемый ток | 580 mA при Pout 28 dBm и 12 В |
| Задержка переключения TX/RX | < 1 мкс |
| LED-индикатор | Передача — зелёный, приём — красный |
| Рабочая температура | От -30°C до +70°C |
| Температура хранения | От -40°C до +150°C |
| Рабочая влажность | До 95% относительной влажности |
| RF-разъёмы | Вход SMA-K, выход RP-SMA-K |
Технические характеристики канала 7.2 ГГц
| Частотный диапазон | 6000–7200 МГц |
| Рабочее напряжение | 7–36 В |
| Усиление приёма | 14 dB ± 1 |
| Усиление передачи | 20 dB ± 1 |
| Максимальная выходная мощность | 36 dBm / 4 Вт |
| Входная мощность срабатывания | Минимум 3 dBm, максимум 20 dBm |
| EVM | 3% @ 28 dBm, WiFi 7, 54 Mbps, OFDM, 64QAM, полоса 20 MHz |
| Коэффициент шума | < 2.5 dB |
| Потребляемый ток | 485 mA при Pout 28 dBm и 12 В |
| Задержка переключения TX/RX | < 1 мкс |
| LED-индикатор | Передача — зелёный, приём — красный |
| Рабочая температура | От -30°C до +70°C |
| Температура хранения | От -40°C до +150°C |
| Рабочая влажность | До 95% относительной влажности |
| RF-разъёмы | Вход SMA-K, выход RP-SMA-K |
| Разъём питания | 2.5 × 0.7 мм DC |
| Материал корпуса | Алюминий |
| Размер корпуса | 65 × 61 × 12 мм |
| Вес нетто | 0.12 кг |
Кому подойдёт
EDUP EP-AB089 подойдёт пользователям, которым требуется двухканальное усиление RF-сигнала 2.4/7.2 ГГц в совместимых беспроводных системах: ретрансляторах, FPV-решениях, оборудовании WiFi 6E / WiFi 7, телеметрии, каналах управления, мобильных, полевых или стационарных системах связи.
FAQ
Работает ли EDUP EP-AB089 в двух диапазонах?
Да, модель поддерживает диапазоны 2400–2500 МГц и 6000–7200 МГц.
Какая максимальная мощность усилителя?
Максимальная выходная мощность составляет до 36 dBm, что соответствует 4 Вт.
Совместим ли EDUP EP-AB089 с WiFi 6E / WiFi 7?
Да, усилитель может использоваться с совместимым сертифицированным оборудованием WiFi 6E и WiFi 7 в соответствующих частотных диапазонах.
Нужна ли программная настройка?
Нет, усилитель работает по принципу Plug and Play и не требует установки программного обеспечения.
Какой разъём питания используется?
Для питания используется разъём 2.5 × 0.7 мм DC.
Вывод
EDUP EP-AB089 — это компактный двухканальный усилитель сигнала для диапазонов 2.4 ГГц и 6–7.2 ГГц, который подходит для ретрансляторов, FPV-систем, оборудования WiFi 6E / WiFi 7 и других беспроводных решений. Благодаря мощности до 4 Вт, широкому диапазону питания 7–36 В, быстрому переключению TX/RX и алюминиевому корпусу модель будет уместна для задач, где требуется улучшение стабильности радиоканала, увеличение дальности связи и надёжная передача данных в сложных условиях.
