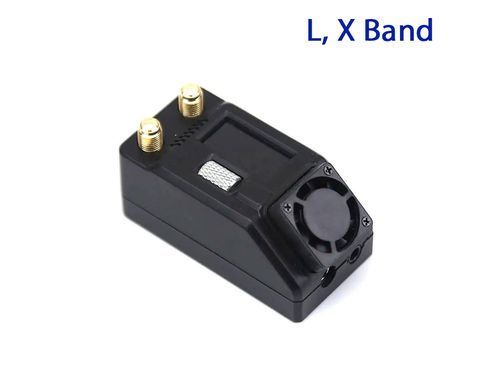

Приймач SKYZONE SteadyView X Screen для FPV-систем

  SKYZONE SteadyView X Screen — високочутливий аналоговий відеоприймач для FPV-систем, призначений для стабільного приймання відеосигналу з безпілотних літальних апаратів. Модель являє собою вдосконалену версію SteadyView V3.3 з технологією об'єднання сигналів, вбудованим IPS-дисплеєм, підтримкою Diversity та модулем ELRS Backpack.

  Головна особливість приймача SteadyView X — інтелектуальне оброблення відеосигналу від двох приймачів. Завдяки спеціальному алгоритму об'єднання зображень пристрій зменшує ймовірність розривів, прокручування кадрів та інших візуальних перешкод, що виникають у разі багаторазового поширення радіосигналу.

Приймач підходить для використання із сумісними FPV-качками, зовнішніми моніторами та наземними FPV-станціями. Наявність комплекту Ground Station KIT дає змогу приєднувати пристрій до обладнання з аналоговим відеовходом AV IN.

Особливості та переваги SKYZONE SteadyView X

• Технологія SteadyView MIX. Об'єднує сигнали двох приймальних трактів для підвищення стабільності аналогового FPV-відео.
• Висока чутливість. Показник — 98 дБм ±1 дБ забезпечує можливість приймання слабких відеосигналів.
• Вбудований IPS-дисплей. Дає змогу переглядати параметри, робочі частоти та параметри приймання.
• Керування колесом Shuttle Wheel. Забезпечує зручне перемикання каналів, вибір діапазонів і настроювання режимів.
• Три режими MIX. Дають змогу вибирати відповідний алгоритм оброблення зображення з урахуванням умов приймання.
• Режим Diversity. Забезпечує автоматичний вибір якіснішого сигналу між двома приймальними трактами.
• Вбудований ELRS Backpack. Підтримує синхронізацію параметрів відеопередавача VTX і відеоприймача VRX за наявності сумісного обладнання.
• Комплект наземної станції. Дає змогу використовувати приймач окремо від FPV-очків.
• USB Type-C. Використовується для оновлення прошивки та подавання живлення.
• Два антенні роз'єми. Дають змогу під'єднувати спрямовану та всеспрямовану антени.
• Широкий діапазон живлення. Підтримується живлення від сумісних джерел, включно з акумуляторами LiPo 2-6S.

Технологія об'єднання відеосигналів SteadyView

  У традиційних приймачах Diversity система вибирає один із двох відеосигналів залежно від рівня приймання. SKYZONE SteadyView X додатково використовує технологію MIX, яка обробляє інформацію від двох приймальних трактів і формує об'єднаний відеосигнал.

Така технологія особливо корисна у разі виникнення віддзеркалень радіохвиль від будівель, металевих конструкцій та інших перешкод. У таких умовах багаторазове поширення сигналу може призводити до нестабільності зображення.

  Приймач підтримує кілька режимів роботи:

• MIX1 — базова обробка та об'єднання відеосигналів для зменшення перешкод.
• MIX2 — поліпшена синхронізація зображення, зокрема за слабкого рівня наявного сигналу.
• MIX3 — посилена стабілізація синхронізації та підвищення сумісності з різними аналоговими відеокамерами.
• Diversity — автоматичний вибір приймального тракту з якіснішим сигналом.
• Single RX — робота з використанням одного приймального тракту.

  Додатково передбачений вузькосмуговий фільтр Narrow-Band Filter, призначений для зниження впливу позасмугових радіопоміх.

Вбудований ELRS Backpack і зручне керування

  Приймач SteadyView X Screen обладнаний вбудованим модулем ELRS VRX Backpack, який дає змогу синхронізувати настроювання відеоприймача та сумісного відеопередавача через систему ExpressLRS.

  Під час використання сумісного ELRS TX Backpack і Lua-скрипту користувач може організувати узгоджене перемикання відеоканалів. Це спрощує налаштування FPV-обладнання і зменшує потребу ручної зміни частот на окремих пристроях.

  Для локального керування передбачено колесо Shuttle Wheel. З його допомогою можна вибирати частоти, перемикати режими роботи приймача та змінювати доступні параметри безпосередньо через вбудований дисплей.

Технічні характеристики SKYZONE SteadyView X Screen

Під'єднання та сумісність з FPV-обладнанням

  Приймач SKYZONE SteadyView X призначений для роботи із сумісними аналоговими FPV-відеопередавачами. Для використання необхідно вибрати однаковий робочий канал на відеопередавачі VTX і відеоприймачі VRX.

До комплекту входять кришки модульного відсіку для сумісних окулярів SKYZONE SKY04, EV300O, COBRA і Fatshark. Можливість встановлення залежить від конструкції конкретної моделі окулярів.

  Під час використання Ground Station KIT приймач можна під'єднати до зовнішнього FPV-монітора або окулярів через аналоговий відеовхід AV IN. Для під'єднання передбачений кабель відеовиходу 3,5 мм.

Комплектна спрямована патч-антена має правосторонню кругову поляризацію RHCP. Під час вибору антени для відеопередавача необхідно враховувати відповідність поляризації та робочого частотного діапазону.

Комплектація SteadyView X Screen

• Приймальний модуль SKYZONE SteadyView X — 1 шт.
• Кришка модульного відсіку для сумісних FPV-гочків — комплект.
• Комплект наземної станції Ground Station KIT — 1 комплект.
• Кабель живлення XT60-Barrel — 1 шт.
• Кабель відеовиходу 3,5 мм — 1 шт.
• Спрямована патч-антена RHCP — 1 шт.
• Всеспрямована антена Omni — 1 шт.

Чому варто вибрати приймач SteadyView X Screen?

  SKYZONE SteadyView X Screen поєднує високочутливе приймання аналогового FPV-відео, інтелектуальне оброблення двох сигналів і зручне керування. Підтримка режимів MIX і Diversity дає змогу адаптувати роботу приймача до різних умов поширення радіосигналу.

  Вбудований дисплей, ELRS Backpack і комплект наземної станції роблять пристрій універсальним рішенням для FPV-окулярів і зовнішніх моніторів з аналоговим відеовходом.

Приймач SKYZONE SteadyView X Screen можна використовувати для модернізації сумісної FPV-системи, заміни стандартного відеоприймача або комплектації наземної станції приймання аналогового відеосигналу.
