Підсилювач сигналу для передачі відео, даних та радіозв’язку.
EDUP EP-AB091 6000–7200 МГц 4 Вт для бездротових систем
EDUP EP-AB091 — це високочастотний підсилювач радіосигналу, розроблений для бездротових систем, що працюють у діапазоні 6000–7200 МГц. Пристрій застосовується для збільшення дальності передавання відеосигналу, покращення стабільності керуючого сигналу та підвищення надійності каналу передавання даних.
Модель забезпечує максимальну вихідну потужність до 36 дБм (4 Вт), коефіцієнт підсилення передавання 20 дБ ±1 та коефіцієнт підсилення приймання 14 дБ ±1. Завдяки низькому коефіцієнту шуму <2,5 дБ підсилювач допомагає збільшити потужність наявного сигналу без значного погіршення його якості.

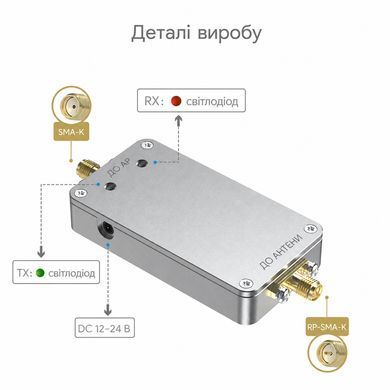

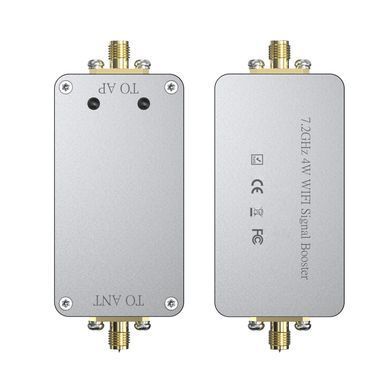

EDUP EP-AB091 виконаний у компактному алюмінієвому корпусі розміром 65 × 35 × 13 мм і важить лише 0,06 кг. Пристрій підтримує живлення від 7 до 36 В, оснащений роз’ємами SMA-K та RP-SMA-K, а також світлодіодною індикацією режимів передавання та приймання.
Основні переваги EDUP EP-AB091
- Робочий діапазон частот 6000–7200 МГц;
- Вихідна потужність до 36 дБм / 4 Вт;
- Коефіцієнт підсилення передавання 20 дБ ±1;
- Коефіцієнт підсилення приймання 14 дБ ±1;
- Низький коефіцієнт шуму менше 2,5 дБ;
- Швидке перемикання TX/RX менше 1 нс;
- Живлення в широкому діапазоні 7–36 В;
- Компактний алюмінієвий корпус;
- Підходить для систем передавання відеосигналу, даних і бездротового зв’язку;
- Світлодіодна індикація режимів роботи.
Технічні характеристики
| Основні параметри | |
|---|---|
| Виробник | EDUP Electronics |
| Модель | EDUP EP-AB091 |
| Тип пристрою | Підсилювач радіочастотного сигналу |
| Призначення | Підсилення сигналу бездротових систем |
| Діапазон частот | 6000–7200 МГц |
| Робоча напруга | 7–36 В |
| Радіочастотні характеристики | |
| Коефіцієнт підсилення приймання | 14 дБ ±1 |
| Коефіцієнт підсилення передавання | 20 дБ ±1 |
| Максимальна вихідна потужність P1dB | 36 дБм / 4 Вт |
| Вхідна тригерна потужність | мін. 3 дБм, макс. 20 дБм |
| EVM | 3% при 28 дБм, Wi-Fi 54 Мбіт/с, OFDM 64QAM, смуга 20 МГц |
| Коефіцієнт шуму | <2,5 дБ |
| Затримка перемикання TX/RX | <1 нс |
| Струм споживання | 1A @ Pout 28dBm, 12V, двоканальний режим |
| Інтерфейси та підключення | |
| Радіочастотний вхід | SMA-K |
| Радіочастотний вихід | RP-SMA-K |
| Роз’єм живлення | DC 2,5 × 0,7 мм |
| Світлодіодний індикатор | Передавання — зелений, приймання — червоний |
| Фізичні параметри | |
| Матеріал корпусу | Алюміній |
| Розмір корпусу | 65 × 35 × 13 мм |
| Габарити в см | 6,5 × 3,5 × 1,3 см |
| Вага нетто | 0,06 кг |
| Робоча температура | −30℃…+70℃ |
| Температура зберігання | −40℃…+150℃ |
| Робоча вологість | До 95% RH |
Де використовується підсилювач EDUP EP-AB091
- бездротові системи передавання даних;
- системи передавання відеосигналу;
- канали керування та телеметрії;
- радіочастотні тракти в діапазоні 6–7,2 ГГц;
- антенні системи з роз’ємами SMA / RP-SMA;
- професійні рішення для стабільного зв’язку.
FAQ — поширені запитання про EDUP EP-AB091
У якому діапазоні працює EDUP EP-AB091?
Підсилювач працює в діапазоні частот 6000–7200 МГц.
Яка максимальна вихідна потужність підсилювача?
Максимальна вихідна потужність становить 36 дБм, що відповідає приблизно 4 Вт.
Яке живлення потрібне для роботи?
Пристрій працює від джерела живлення з напругою 7–36 В.
Які роз’єми використовуються?
Для радіочастотного підключення використовуються роз’єми SMA-K на вході та RP-SMA-K на виході. Роз’єм живлення — DC 2,5 × 0,7 мм.
З якого матеріалу виготовлений корпус?
Корпус підсилювача виготовлений з алюмінію, що допомагає відводити тепло та підвищує надійність пристрою.
Висновок
EDUP EP-AB091 — це компактний підсилювач радіочастотного сигналу для бездротових систем діапазону 6000–7200 МГц. Завдяки вихідній потужності до 4 Вт, низькому рівню шуму, швидкому перемиканню TX/RX і широкому діапазону живлення пристрій підходить для задач, де потрібне стабільне передавання відеосигналу, даних і керуючого каналу.
Алюмінієвий корпус, компактні розміри, стандартні ВЧ-роз’єми та робоча температура від −30℃ до +70℃ роблять EDUP EP-AB091 практичним рішенням для інтеграції в сучасні радіочастотні системи.
