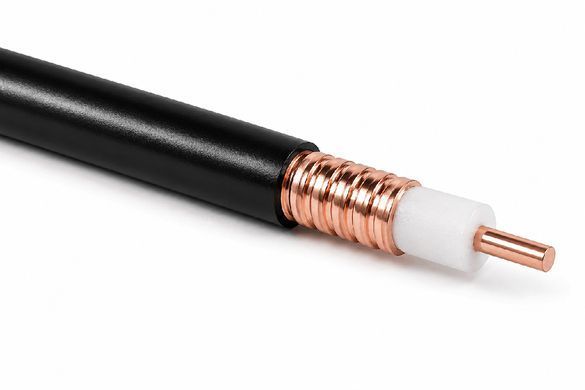

Коаксіальний кабель Draka RFA-1/2-50 для антен та підсилювачів сигналу N-Type – N-Type
До 2 разів менше затухання сигналу порівняно з WL-400, SLL-400-PVG та RG-8
Коаксіальний кабель Draka RFA-1/2-50 N-Type-N-Type — професійне рішення для підключення виносних антен, підсилювачів сигналу, ретрансляторів та пунктів керування БПЛА. Завдяки магістральній конструкції 1/2", суцільному гофрованому мідному екрану та центральній жилі діаметром 4,8 мм кабель забезпечує значно нижче затухання сигналу порівняно з WL-400, SLL-400-PVG та RG-8.
На частотах 2.4 ГГц та 5.8 ГГц, де працюють системи DJI Mavic, Autel та сучасні комплекси передачі даних, втрати сигналу можуть суттєво впливати на дальність зв'язку. Саме тому кабель Draka RFA-1/2-50 широко використовується для виносу антен на 20, 25, 30, 35 та 40 метрів із мінімальними втратами потужності.
Переваги комплекту кабелю Draka RFA-1/2-50
- Мінімальні втрати сигналу на великих дистанціях.
- Професійний магістральний фідер 1/2".
- Центральна жила 4,8 мм із мідним покриттям.
- Гофрований суцільний мідний екран.
- Високий рівень екранування понад 120 дБ.
- Максимальна стійкість до електромагнітних перешкод.
- Подвійна оболонка HDPE + LDPE.
- Захист від ультрафіолету та вологи.
- Підходить для зовнішнього монтажу.
- Оптимальний для виносу антен на 20–40 метрів.
- Сумісний з підсилювачами сигналу DJI Mavic та Autel.
Таблиця затухання кабелю Draka RFA-1/2-50
| Частота | Затухання на 100 м |
|---|---|
| 900 МГц | 6.8 дБ |
| 1800 МГц | 9.7 дБ |
| 2400 МГц | 11.6 дБ |
| 5200 МГц | 17.5 дБ |
| 5800 МГц | 19 дБ |
Саме низьке затухання дозволяє максимально зберегти потужність сигналу між антеною та обладнанням навіть при довжині кабельної траси до 40 метрів.
Технічні характеристики Draka RFA-1/2-50
| Характеристика | Значення |
|---|---|
| Тип кабелю | RFA-1/2-50 |
| Хвильовий опір | 50 ±1 Ом |
| Центральний провідник | Алюміній з мідним покриттям |
| Діаметр центральної жили | 4,8 мм |
| Тип діелектрика | Спінений поліетилен |
| Діаметр діелектрика | 12,1 мм |
| Зовнішній провідник | Гофрована мідна трубка |
| Діаметр зовнішнього провідника | 13,9 мм |
| Оболонка | HDPE + LDPE |
| Зовнішній діаметр | 16 мм |
| Ємність | 77,5 пФ/м |
| Опір внутрішнього провідника | 1,55 Ом/км |
| Опір зовнішнього провідника | 2,66 Ом/км |
| Пікова ВЧ напруга | 1,8 кВ |
| Пікова потужність | 32 кВт |
Порівняння Draka RFA-1/2-50 з WL-400, SLL-400-PVG та RG-8
Порівняння конструкції кабелів
| Параметр | Draka RFA-1/2-50 | WL-400 | SLL-400-PVG | RG-8 |
|---|---|---|---|---|
| Тип | Магістральний фідер | Low Loss | Low Loss | Коаксіальний |
| Діаметр | 16 мм | 10.2 мм | 10.3 мм | 10.3 мм |
| Центральна жила | 4.8 мм | Менша | Менша | Менша |
| Екран | Суцільна мідна трубка | Фольга + коса | Фолга + коса | Коса |
| Екранування | >120 дБ | >90 дБ | >90 дБ | ~60 дБ |
| Робота біля РЕБ | Максимальна | Середня | Середня | Низька |
| Потужність | ~1.1 кВт | ~0.35 кВт | ~0.33 кВт | ~0.18 кВт |
Порівняння втрат сигналу на частоті 900 МГц
| Кабель | Втрати на 100 м |
|---|---|
| Draka RFA-1/2-50 | 6.8 дБ |
| WL-400 | 13.5 дБ |
| SLL-400-PVG | 14.8 дБ |
| RG-8 | 23 дБ |
Порівняння втрат сигналу на частоті 2400 МГц
| Кабель | Втрати на 100 м |
|---|---|
| Draka RFA-1/2-50 | 11.6 дБ |
| WL-400 | 23.5 дБ |
| SLL-400-PVG | 25.9 дБ |
| RG-8 | 45 дБ |
Порівняння втрат сигналу на частоті 5800 МГц
| Кабель | Втрати на 100 м |
|---|---|
| Draka RFA-1/2-50 | 19 дБ |
| WL-400 | 39.5 дБ |
| SLL-400-PVG | 41.8 дБ |
| RG-8 | понад 75 дБ |
На частоті 5.8 ГГц кабель Draka демонструє більш ніж двократну перевагу над WL-400 та SLL-400-PVG і майже чотирикратну перевагу над RG-8.
Порівняння конструкції кабелів у розрізі: Draka RFA-1/2-50, RG-8, WL-400 та SLL-400-PVG
Для наочного розуміння різниці між кабелями варто звернути увагу не лише на характеристики в таблицях, а й на їхню внутрішню конструкцію. Саме будова кабелю визначає рівень втрат сигналу, екранування, допустиму потужність та стабільність роботи в складних умовах.
Draka RFA-1/2-50 — професійний магістральний фідер
На відміну від класичних коаксіальних кабелів, Draka RFA-1/2-50 належить до професійного класу магістральних фідерів. Його головна особливість — суцільний гофрований мідний зовнішній провідник замість традиційного обплетення. Саме така конструкція використовується в професійних телекомунікаційних мережах, базових станціях мобільного зв'язку та потужних антенних комплексах.
- Суцільний гофрований мідний екран.
- Рівень екранування понад 120 дБ.
- Центральна жила діаметром 4.8 мм.
- Мінімальні втрати сигналу на високих частотах.
- Висока допустима потужність передачі.
- Максимальна стійкість до електромагнітних завад.
- Стабільність характеристик на довгих кабельних трасах.
Саме завдяки такій конструкції Draka RFA-1/2-50 забезпечує майже вдвічі менші втрати сигналу порівняно з WL-400 та SLL-400-PVG і в декілька разів менші втрати порівняно з RG-8.
RG-8 — класичний коаксіальний кабель
RG-8 є одним із найстаріших та найпоширеніших коаксіальних кабелів. Його конструкція складається з центрального провідника, діелектрика та одинарного екранування у вигляді металевого обплетення.
- Одинарне екранування.
- Відносно тонка центральна жила.
- Значні втрати сигналу на частотах 2.4 ГГц та 5.8 ГГц.
- Нижча допустима потужність.
- Менша стійкість до зовнішніх електромагнітних перешкод.
WL-400 — сучасний низьковтратний кабель
WL-400 належить до класу Low Loss кабелів та є популярним рішенням для побудови антенних систем середнього рівня.
- Менші втрати сигналу порівняно з RG-8.
- Подвійне екранування.
- Хороша робота на частотах 2.4 ГГц та 5.8 ГГц.
- Оптимальне співвідношення вартості та характеристик.
SLL-400-PVG — польова версія кабелю Low Loss
SLL-400-PVG побудований за схожою схемою до WL-400, однак додатково адаптований для роботи в складних умовах експлуатації.
- Подвійне екранування.
- Посилена зовнішня оболонка.
- Захист від ультрафіолету.
- Захист від вологи.
- Підвищена механічна стійкість.
Чому Draka RFA-1/2-50 є лідером серед представлених кабелів
Якщо порівняти всі чотири кабелі у розрізі, різниця стає очевидною. RG-8 використовує лише обплетення, WL-400 та SLL-400-PVG застосовують фольгу й обплетення, тоді як Draka RFA-1/2-50 має повністю суцільний гофрований мідний зовнішній провідник.
Саме тому Draka RFA-1/2-50 забезпечує:
- Найменше затухання сигналу.
- Найкраще екранування.
- Найвищу допустиму потужність.
- Максимальну стійкість до РЕБ та електромагнітних завад.
- Найкращу ефективність на частотах 900 МГц, 2.4 ГГц, 5.2 ГГц та 5.8 ГГц.
Для систем виносу антен на 20–40 метрів, підсилювачів сигналу DJI Mavic та Autel, ретрансляторів, FPV-комплексів і професійних радіосистем саме Draka RFA-1/2-50 забезпечує найкращий результат серед представлених кабелів.
Для яких задач підходить Draka RFA-1/2-50
- Виносні антени DJI Mavic.
- Виносні антени Autel.
- Підсилювачі сигналу для дронів.
- Ретранслятори та репітери.
- Пункти керування БПЛА.
- Системи радіозв'язку.
- Базові станції та телекомунікаційні вузли.
- Антенні комплекси з довгими фідерними лініями.
Чому варто купити комплект кабелю Draka RFA-1/2-50
На відміну від стандартних коаксіальних кабелів, Draka RFA-1/2-50 створений для професійних систем зв'язку, де кожен децибел має значення. Завдяки низькому затуханню сигналу, високому рівню екранування та великому запасу потужності цей кабель дозволяє максимально ефективно винести антену на відстань до 40 метрів без суттєвих втрат дальності та якості зв'язку.
FAQ
Яка головна перевага Draka RFA-1/2-50?
Майже вдвічі менше затухання сигналу порівняно з WL-400 та SLL-400-PVG на частотах 2.4 ГГц та 5.8 ГГц.
Чи підходить кабель для антен-підсилювачів сигналу для квадрокоптерів DJI Mavic та Autel?
Так, кабель широко використовується для підключення виносних антен та підсилювачів сигналу DJI Mavic та Autel.
Яка рекомендована довжина кабелю?
Комплект оптимально працює на дистанціях від 20 до 40 метрів.
Чи можна використовувати кабель на вулиці?
Так, подвійна оболонка HDPE + LDPE забезпечує стійкість до ультрафіолету, вологи та перепадів температур.
