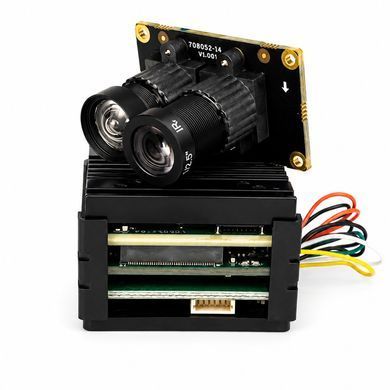

AI VisionCube D — широкий огляд і деталізація цілі завдяки двом камерам
AI VisionCube D (Dual) — це камера зі штучним інтелектом для FPV-дрона, яка поєднує дві камери видимого спектра та AI-плату обробки зображень продуктивністю 6 TOPS.
Система аналізує зображення в реальному часі, виявляє людей і транспортні засоби, захоплює вибрану ціль та супроводжує її в кадрі. Ширококутна камера з об’єктивом 3,9 мм забезпечує загальний огляд сцени, а телекамера з об’єктивом 12 мм допомагає детальніше спостерігати за віддаленою ціллю.
Модуль підтримує режим «Картинка в картинці», інтелектуальне захоплення та супровід цілі, прогнозування траєкторії, динамічний супровід із пам’яттю, протокол CRSF, а також прошивки BetaFlight та ArduPilot. Живлення 9–16 В і монтажні отвори 25,5×25,5 мм спрощують установлення у FPV-збірки та безпілотні платформи.
Основні переваги AI VisionCube D
- Камера зі штучним інтелектом для автоматичного виявлення та супроводу цілей.
- Дві камери видимого спектра з різними фокусними відстанями.
- Ширококутна камера 3,9 мм для контролю загальної сцени.
- Телекамера 12 мм для детальнішого спостереження за віддаленою ціллю.
- Автоматичне виявлення людей і транспортних засобів.
- Дальність виявлення транспорту — до 1200 м.
- Дальність виявлення людини — до 500 м.
- Одночасне виявлення до 50 об’єктів у полі зору.
- Мінімальний розмір цілі для супроводу — 16×16 пікселів.
- Максимальна швидкість цілі — до 60 км/год.
- AI-плата обробки зображень продуктивністю 6 TOPS.
- Режим «Картинка в картинці» зі збільшенням додаткового вікна до 8×.
- Автоматичне захоплення, центрування та супровід вибраної цілі.
- Повторне виявлення цілі протягом 3 секунд після короткого перекриття.
- Підтримка протоколу керування CRSF.
- Сумісність із BetaFlight та ArduPilot.
- Вхідна напруга — 9–16 В.
Технічні характеристики AI VisionCube D
| Характеристика | Значення |
|---|---|
| Модель | AI VisionCube D |
| Конфігурація | Дві камери видимого спектра |
| Тип пристрою | Двокамерний AI-модуль для виявлення та супроводу цілей на FPV-дроні |
| Підтримувані об’єкти | Люди та транспортні засоби |
| Дальність виявлення транспорту | До 1200 м |
| Дальність виявлення людини | До 500 м |
| Мінімальний розмір цілі | 16×16 пікселів |
| Максимальна швидкість цілі | До 60 км/год |
| Максимальна кількість об’єктів | До 50 об’єктів |
| Картинка в картинці | Підтримується, збільшення додаткового вікна до 8× |
| Інтелектуальне захоплення та супровід | Автоматичне захоплення і центрування вибраної цілі |
| Прогнозування та пам’ять | Прогнозування траєкторії та запам’ятовування ознак цілі |
| Динамічний супровід із пам’яттю | Повторне виявлення цілі протягом 3 секунд |
| Продуктивність AI-плати | 6 TOPS |
| Протокол керування | CRSF |
| Підтримувані прошивки | BetaFlight, ArduPilot |
| Відеовихід AI-модуля | Аналоговий CVBS |
| Вхідна напруга | 9–16 В |
| Розмір AI-плати | 38×38×26,7 мм |
| Монтажні отвори | 25,5×25,5 мм |
| Маса AI-плати | 43,8 г |
Характеристики двох видимих камер
| Параметр | Ширококутна камера | Телекамера |
|---|---|---|
| Тип сенсора | CMOS 1/2,6″ | CMOS 1/2,6″ |
| Фокусна відстань | 3,9 мм | 12 мм |
| Кут огляду | 72° по горизонталі × 45° по вертикалі | 26° по горизонталі × 15° по вертикалі |
| Чутливість | 9650 mV/lux·s | 9650 mV/lux·s |
| Формат зображення | 1920×1080 | 1920×1080 |
| Частота кадрів | 60 кадрів/с | 60 кадрів/с |
| Розмір двокамерного модуля | 40,8×25×26 мм | |
Функції AI VisionCube D
- Виявлення декількох цілей: система одночасно розпізнає до 50 об’єктів у полі зору.
- Картинка в картинці: основне зображення показує загальну сцену, а додаткове вікно зі збільшенням до 8× допомагає розглянути вибрану ціль.
- Інтелектуальне захоплення та супровід: система автоматично захоплює вибрану ціль, центрує її та допомагає утримувати в кадрі.
- Динамічний супровід із пам’яттю: прогнозування траєкторії та запам’ятовування ознак дають змогу повторно виявити ціль протягом 3 секунд після короткого перекриття.
- Перемикання між камерами: оператор може перемикатися між ширококутною камерою для загального огляду та телекамерою для детальнішого спостереження.
Відмінності AI VisionCube D від AI VisionCube S
AI VisionCube S оснащений однією камерою видимого спектра та AI-платою продуктивністю 1 TOPS. Його дальність виявлення становить до 450 м для транспорту та до 170 м для людини.
AI VisionCube D має дві камери видимого спектра та продуктивнішу AI-плату 6 TOPS. Ширококутна камера забезпечує загальний огляд, а телекамера з об’єктивом 12 мм допомагає детальніше спостерігати за віддаленою ціллю.
Дальність виявлення AI VisionCube D становить до 1200 м для транспорту та до 500 м для людини. Обидві камери працюють у видимому спектрі — тепловізійний модуль у цій версії відсутній.
Комплектація AI VisionCube D
| Елемент комплекту | Кількість |
|---|---|
| Комплект AI VisionCube D | 1 шт. |
| Шлейф SH1.0-12PIN довжиною 15 см | 1 шт. |
| Гвинти M2×4 з напівкруглою головкою | 4 шт. |
| Гвинти M2×6 із внутрішнім шестигранником | 4 шт. |
Для чого підходить AI VisionCube D
AI VisionCube D підходить для FPV-дронів, кастомних безпілотних платформ, технічного огляду, візуального моніторингу, контролю віддалених об’єктів, тестування AI-алгоритмів і систем автоматичного супроводу цілей.
Поєднання ширококутної камери, телекамери з об’єктивом 12 мм та AI-плати продуктивністю 6 TOPS дає змогу одночасно контролювати загальну сцену, детальніше спостерігати за вибраною ціллю та супроводжувати її в кадрі.
Поширені запитання про AI VisionCube D
Скільки камер установлено в AI VisionCube D?
Модуль оснащений двома камерами видимого спектра. Ширококутна камера з об’єктивом 3,9 мм використовується для загального огляду, а телекамера 12 мм — для детального спостереження за віддаленою ціллю.
Чи може AI VisionCube D працювати вночі?
AI VisionCube D використовує дві камери видимого спектра, тому якість зображення залежить від рівня освітлення. Для роботи в повній темряві або виявлення теплових об’єктів краще вибрати версію AI VisionCube DT або AI VisionCube DT Pro з тепловізором.
Що відбувається, якщо ціль тимчасово перекривається перешкодою?
Система використовує прогнозування траєкторії та запам’ятовування ознак цілі. Після короткого перекриття модуль може повторно виявити ціль протягом 3 секунд і продовжити її супровід.
Яка дальність виявлення цілей?
Заявлена дальність виявлення становить до 1200 м для транспортних засобів і до 500 м для людини. Фактична дальність залежить від розміру цілі, освітлення, погодних умов і висоти польоту.
Чи є в AI VisionCube D тепловізор?
Ні. AI VisionCube D оснащений двома камерами видимого спектра та не має тепловізійного каналу. Для роботи з тепловізором призначені моделі AI VisionCube DT і AI VisionCube DT Pro.
Що означає продуктивність AI-плати 6 TOPS?
Показник 6 TOPS означає, що AI-плата здатна виконувати до 6 трильйонів обчислювальних операцій за секунду. Така продуктивність дає змогу аналізувати зображення з двох камер у реальному часі та одночасно виявляти до 50 об’єктів.
Для чого потрібен протокол CRSF?
Протокол CRSF використовується для передавання команд керування між AI-модулем і польотним контролером. Він дає змогу керувати захопленням і супроводом цілі, перемиканням камер та іншими функціями модуля. AI VisionCube D підтримує роботу з BetaFlight та ArduPilot.
Яке живлення потрібне для AI VisionCube D?
Робоча вхідна напруга становить 9–16 В. Перед підключенням необхідно перевірити відповідність живлення та розпіновку обладнання FPV-дрона.
Чим AI VisionCube D відрізняється від AI VisionCube S?
AI VisionCube D має дві видимі камери, AI-плату продуктивністю 6 TOPS і збільшену дальність виявлення. AI VisionCube S оснащений однією видимою камерою та AI-платою продуктивністю 1 TOPS.
